OpenGL 入门笔记(一)

本文笔记摘自于 :https://learnopengl-cn.github.io/01%20Getting%20started/08%20Coordinate%20Systems/

绘制正方形和圆形

1. 为什么需要将坐标复制进缓冲区(Buffer)里面

因为 Java 代码是运行在虚拟机中的,会有垃圾回收功能,所以,需要将坐标参照缓冲区里面。

2. 投影,相机位置, 变换矩阵

(1).变换矩阵

因为 OpenGL 中的坐标是[-1, 1],所以需要将坐标变换成 OpengGL 的坐标。
The projection matrix recalculates the coordinates of your graphics so that they map correctly to Android device screens.
The camera view matrix creates a transformation that renders objects from a specific eye position.

在 OpenGL 中,要将坐标变换为标准化设备坐标,既每个坐标顶点的 x, y, z 坐标都在[-1, 1] 之间,这个过程需要几个坐标系统。

. 局部空间(Local Space) 或者成为物体空间(Object Space)
. 世界空间(World Space)
. 观察空间 (View Space) 或者成为视觉空间 (Eye Space)
. 裁剪空间 (Clip Space)
. 屏幕空间 (Screen Space)

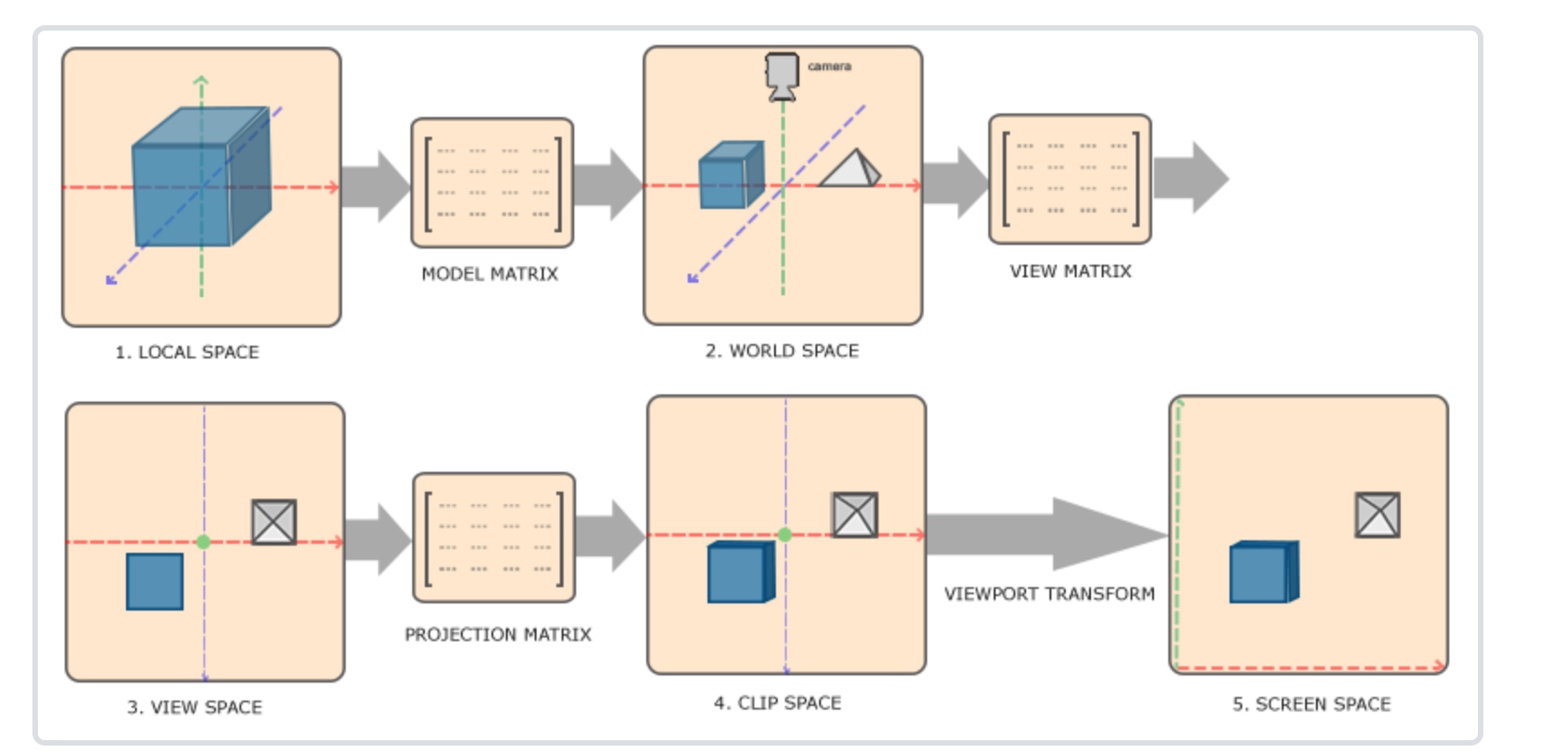

坐标的转换过程

  1. 局部坐标是对象相对于局部原点的坐标,也是物体起始的坐标;
  2. 下一步是将局部坐标变换为世界空间坐标,这些坐标相对于世界的全局原点,它们会和其他物体一起相对于世界原点进行摆放;
  3. 接下来是将世界坐标变换为观察空间坐标,使得每个坐标都是从摄像机或者说观察者的角度进行观察的;
  4. 在观察空间之后,将其投影到裁剪坐标。裁剪坐标会被处理至[-1, 1] 的范围内,并判断哪些顶点将会出现在屏幕上;
  5. 通过视口变换(Viewport Transform)的过程,将裁剪坐标变换为屏幕坐标。视口变换将位于 [-1, 1] 范围的坐标变换到由 glViewport 函数所定义的坐标范围内。将最终的坐标传入光栅器,使其转变为片段。
局部空间 (Local Space)

局部空间是指物体所在坐标空间,即对象最开始所在的地方,模型的所有点都是在局部空间中。

世界空间 (World Space)

当把物体放入到游戏世界空间中,那么物体的坐标将会从局部坐标变换为世界坐标,这个变换是由 Model Matrix 实现的。

观察空间 (View Space)

观察空间也被称为 Opengl 的 Camera, 它是从摄像机的视角所得到的空间,将世界空间坐标转化为用户视野前方的坐标而产生的结果。这个过程是将特定的对象,进过一系列的位移,旋转完成才。这个过程由 View Matrix 实现。

裁剪空间 (Clip Space)

OpenGL 期待所有的坐标都落在一个特定的范围之内,范围之外的点都被裁剪掉。将指定范围内的坐标转化为标准化设备坐标的范围[-1, 1], 这个过程由投影矩阵 Projection Matrix 实现。

(2). 投影

投影分为正投影和透视投影

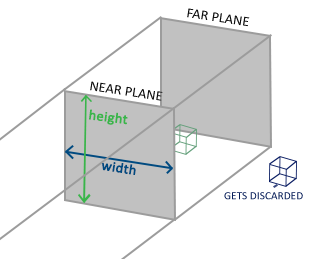

. 正投影
正投影是一个类似立方体的平头截体,是一个裁剪空间,在这个空间之外的顶点都会被裁剪掉。

创建正投影矩阵

1
glm::orthon(0.0f, 800.0f, 0.0f, 600.0f, 0.1f, 100.0f)

第一,第二个参数是平头截体的左右坐标;
第三,第四个参数是平头截体的顶部和顶部;
第五,第六个参数是近平面和远平面的距离;

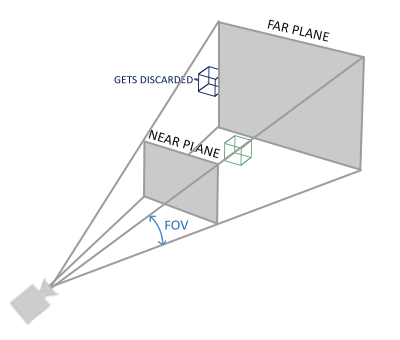

. 透视投影

在透视投影中,顶点坐标的每个分量都会除以它的 w 分量,距离观察者越远顶点坐标就会越小。
创建透视投影坐标:

1
glm:mat4 proj = glm::perspective(glm::radians(45.0f), (float)width/(float)height, 0.1f, 100.0f)

fov 值表示视野(Field of View),并设置了观察空间的大小。通常设为 45.0f;
第二个参数是宽高比;
第三、第四个参数是平头截体的近和远平面,通常设置近距离为 0.1f, 远距离设为 100.0f;

坐标组合在一起

模型矩阵,观察矩阵和投影矩阵组合在一起,转变成裁剪坐标:

Vclip = Mprojection Mview Vlocal
