一、前言

Glide 是 Android 比较好的图片加载库，最近的项目中使用到了，所以有必要去了解一下 Glide 的源码。Glide 的源码非常多，不可能所有的东西都去了解，所以结合 郭霖的博客 对 Glide 的源码做了简要的分析。

对 Glide 的了解，主要想解决一下的几个问题：

    1. Glide 加载图片的流程
    1. Glide 加载图片流程的监听回调
    1. Glide 是如何感知外部宿主的生命周期的
    1. Glide 是如何处理缓存
    1. Glide 是如何处理转换的
    1. Glide 如何自定义 GlideModule
    1. 其他重要的方法和类

本文是基于 Glide 3.7.0 版本分析的。

二、正文

1. Glide 加载图片的流程

Glide 加载图片

1
Glide.with(context).load(url).into(ImageView);
  • Glide.with() 返回是 RequestManager, RequestManager 是用来管理请求的，同时根据外部宿主（Activity/Fragment）生命周期的变化来管理请求；
  • Glide.with(context).load(url), 调用的是 DrawableTypeRequest.load(url), 返回是 DrawableRequestBuilder
  • DrawableRequestBuilder.into() 调用父类的 GenericRequestBuilder.into()

图片加载的核心流程开始于 GenericRequest#begin()，中间重要的类是 Engine、EngineRunnable、DecodeJob、EngineJob。

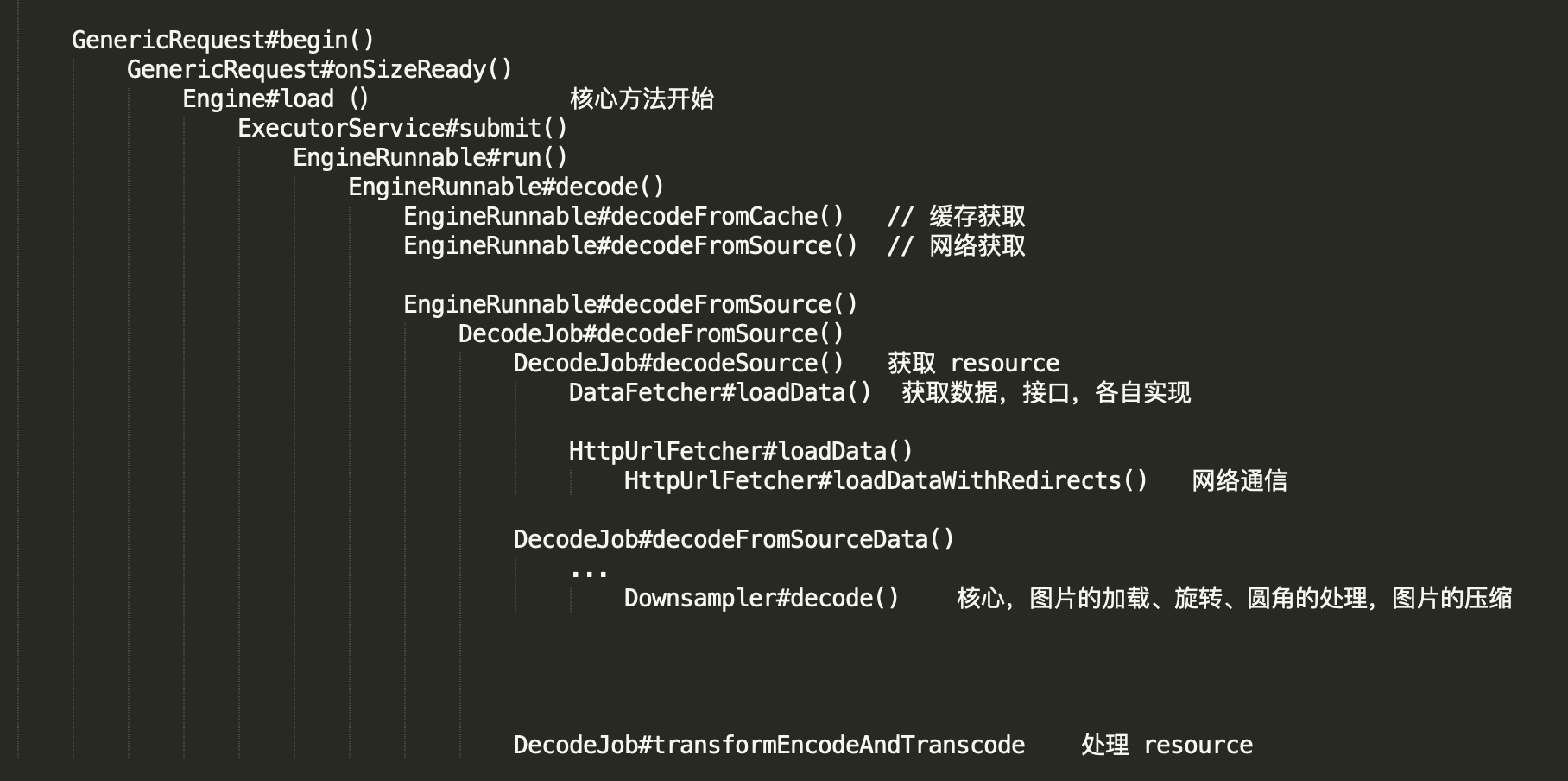

  • 简要的流程分析：

  • 简要的时序图：

2. Glide 加载图片流程的监听回调

当 EngineRunnable#run() 从数据源（缓存或者网络）获取数据，调用 onLoadComplete（） 方法，并通过回调到 EngineJob#onResourceReady， 然后通过 Handler 讲数据切换回主线程，最后回调 GenericRequest#onResourceReady() 通知完成数据的加载。
EngineRunnable#onLoadComplete()
->EngineJob#onResourceReady()
->EngineJob#handleResultOnMainThread()
->GenericRequest#onResourceReady()

当我们设置了 Glide 的 listener 时，调用的时机是在 GenericRequest#onResourceReady() 里面

3. Glide 是如何感知外部宿主的生命周期的

Glide 在内部生成一个空的RequestManagerFragment, RequestManagerFragment 用来感知外部宿主的生命周期，然后这个 Fragment t通过 ActivityFragmentLifecycle 影响 RequestManager，来决定 Glide 请求过程中的决定

Glide.with() 是入口；
涉及的类
RequestManagerRetriever、RequestManagerFragment、ActivityFragmentLifecycle

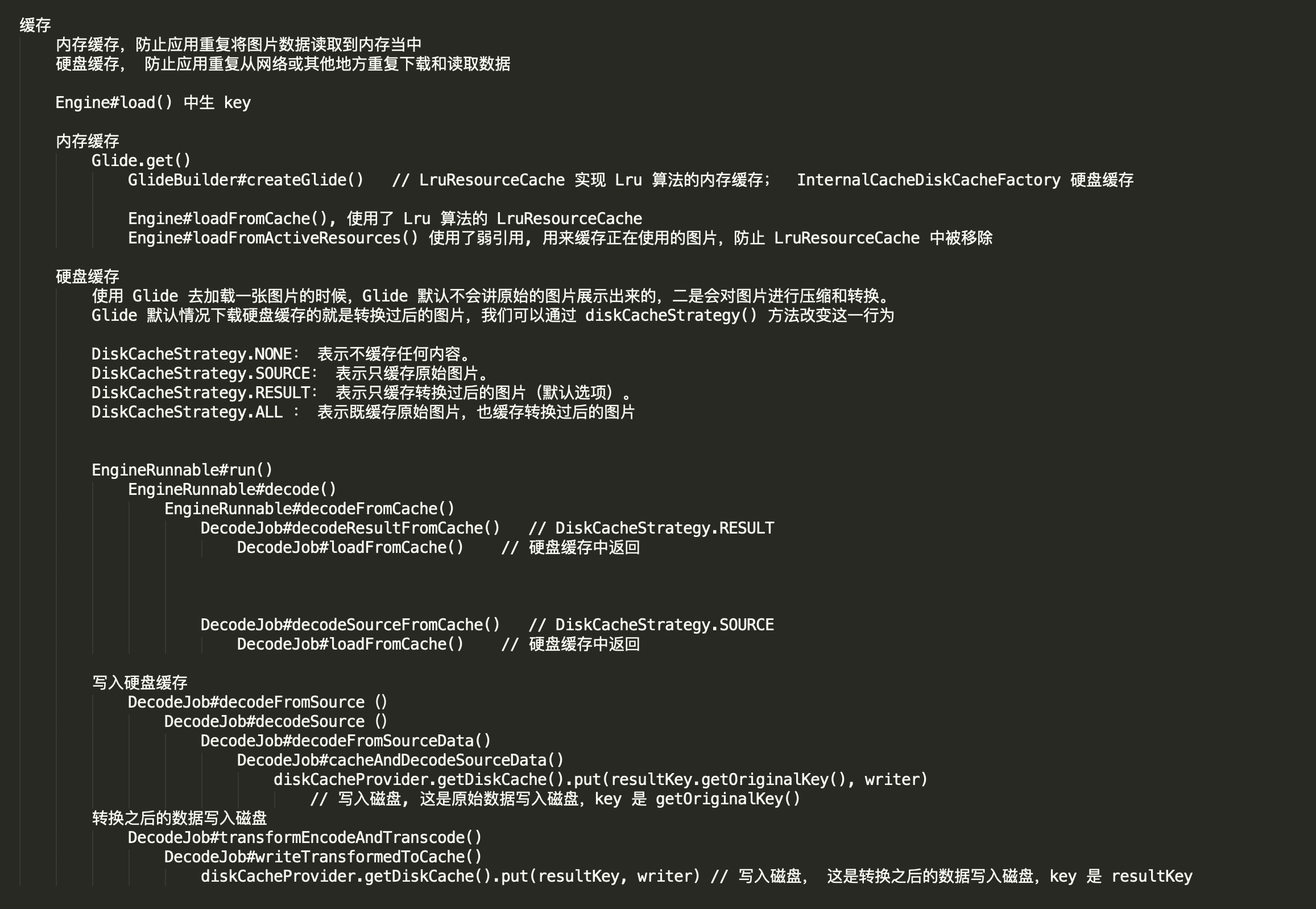

4. Glide 是如何处理缓存

内存缓存，防止应用重复将图片数据读取到内存当中
硬盘缓存， 防止应用重复从网络或其他地方重复下载和读取数据

LruResourceCache 内存缓存
InternalCacheDiskCacheFactory 磁盘缓存策略，默认是 250 MB, DiskCache 类中
DiskLruCacheWrapper 默认的磁盘缓存类

  • 加载的时候， Engine.load() 方法中会调用
    • loadFromCache() 从缓存中获取
    • loadFromActiveResources() 从弱引用中获取
  • 放入到缓存中
    • 从网络获取数据成功是 EngineRunnable#run() 中回调用 onLoadComplete 回调，然后通过 handle 发送消息回到主线程，调用了EngineJob#handleResultOnMainThread，
      通过回调 Engine#onEngineJobComplete() 中放入到 弱引用缓存中
      EngineResource#acquire() 当前使用资源会加 1；
      EngineResource#release() 不再使用资源减 1； 回调 ResourceListener#onResourceReleased 回到 Engine 中, 放入到LRU内存缓存中
- 放到磁盘缓存中
 DecodeJob#cacheAndDecodeSourceData()
 writeTransformedToCache#writeTransformedToCache()     这两个方法中存入磁盘, 使用 DiskLruCacheWrapper 类

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
//EngineRunnable#decodeFromCache
private Resource<?> decodeFromCache() throws Exception {
        Resource<?> result = null;
        try {
            result = decodeJob.decodeResultFromCache(); 先尝试取出 result 的缓存
        } catch (Exception e) {
            if (Log.isLoggable(TAG, Log.DEBUG)) {
                Log.d(TAG, "Exception decoding result from cache: " + e);
            }
        }

        if (result == null) {
            result = decodeJob.decodeSourceFromCache(); 然后再取出 source 的缓存
        }
        return result;
 }

Glide 的缓存策略是在创建 Glide 时确定的

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
// GlideBuilder.java
Glide createGlide() {
      if (sourceService == null) {
          final int cores = Math.max(1, Runtime.getRuntime().availableProcessors());
          sourceService = new FifoPriorityThreadPoolExecutor(cores);
      }
      if (diskCacheService == null) {
          diskCacheService = new FifoPriorityThreadPoolExecutor(1);
      }

      MemorySizeCalculator calculator = new MemorySizeCalculator(context);
      if (bitmapPool == null) {
          if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.HONEYCOMB) {
              int size = calculator.getBitmapPoolSize();
              bitmapPool = new LruBitmapPool(size);
          } else {
              bitmapPool = new BitmapPoolAdapter();
          }
      }

      if (memoryCache == null) {
          memoryCache = new LruResourceCache(calculator.getMemoryCacheSize());
      }

      if (diskCacheFactory == null) {
          diskCacheFactory = new InternalCacheDiskCacheFactory(context);
      }

      if (engine == null) {
          engine = new Engine(memoryCache, diskCacheFactory, diskCacheService, sourceService);
      }

      if (decodeFormat == null) {
          decodeFormat = DecodeFormat.DEFAULT;
      }

      return new Glide(engine, memoryCache, bitmapPool, context, decodeFormat);
  }

如果想要改变这些策略，需要自定义 GlideModule,在其 applyOptions 中设置；

5. Glide 是如何处理转换的

1
2
3
Glide.with(getContext()).load(R.drawable.ic_launchers)
                   .transform(new CircleTransform())
                   .into(mImgUserAdver);

.transform（） 方法设置了 Transformation 的实例，会一直传递到 DecodeJob 中，在 DecodeJob#transform() 中调用

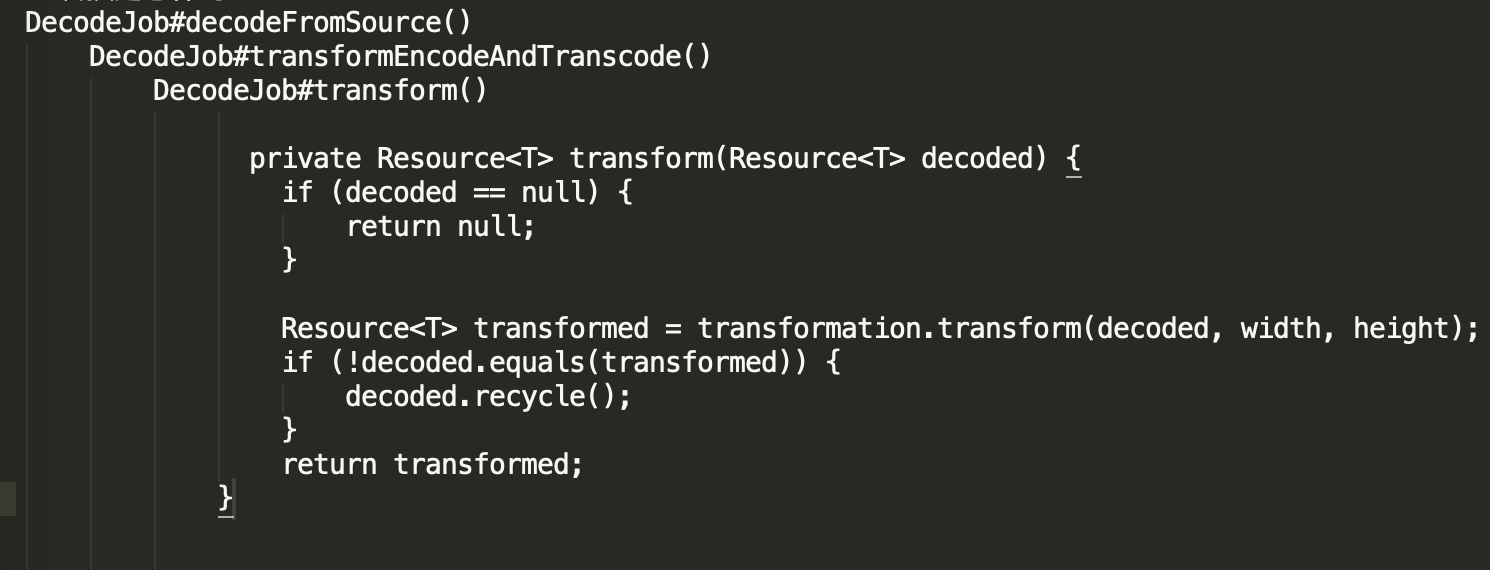

调用的流程

所有的变换都需要继承 Transformation

1
2
3
4
 public interface Transformation<T> {
		 	Resource<T> transform(Resource<T> resource, int outWidth, int outHeight);
		 	String getId();
}

有 Glide 常用变换的开源库可用 https://github.com/wasabeef/glide-transformations

6. Glide 如何自定义 GlideModule

继承 GlideModule，在 AndroidManifest.xml 中加入配置

1
2
3
4
5
6
<application>
        <meta-data
            android:name="com.example.glidetest.MyGlideModule"
            android:value="GlideModule" />
        ...
  </application>

Glide.get() 方法里会把 GlideModule 解析出来

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
public static Glide get(Context context) {
       if (glide == null) {
           synchronized (Glide.class) {
               if (glide == null) {
                   Context applicationContext = context.getApplicationContext();
                   List<GlideModule> modules = new ManifestParser(applicationContext).parse();

                   GlideBuilder builder = new GlideBuilder(applicationContext);
                   for (GlideModule module : modules) {
                       module.applyOptions(applicationContext, builder);
                   }
                   glide = builder.createGlide();
                   for (GlideModule module : modules) {
                       module.registerComponents(applicationContext, glide);
                   }
               }
           }
       }
       return glide;
   }

7. 其他重要的方法和类

  • into() 方法，可以传入自定义 Target
  • preload() 方法， 预加载
  • downloadOnly() 只下载

  • 更改 Glide 的配置，在 GlideBuilder 类中

    • setMemoryCache()
      用于配置Glide的内存缓存策略，默认配置是LruResourceCache。

    • setBitmapPool()
      用于配置Glide的Bitmap缓存池，默认配置是LruBitmapPool。

    • setDiskCache()
      用于配置Glide的硬盘缓存策略，默认配置是InternalCacheDiskCacheFactory。

    • setDiskCacheService()
      用于配置Glide读取缓存中图片的异步执行器，默认配置是FifoPriorityThreadPoolExecutor，也就是先入先出原则。

    • setResizeService()
      用于配置Glide读取非缓存中图片的异步执行器，默认配置也是FifoPriorityThreadPoolExecutor。

    • setDecodeFormat()
      用于配置Glide加载图片的解码模式，默认配置是RGB_565。

在自定义的 GlideMedule 的 applyOptions 中改配置

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
 public class MyGlideModule implements GlideModule {

    @Override
    public void applyOptions(Context context, GlideBuilder builder) {
    	// 改配置
        builder.setDiskCache(new ExternalCacheDiskCacheFactory(context));
    }

    @Override
    public void registerComponents(Context context, Glide glide) {
    	// 自定义组件
    	glide.register(GlideUrl.class, InputStream.class, new OkHttpGlideUrlLoader.Factory());

    }
}

三、其他

  • LruBitmapPool 使用 LRU 算法实现的一个 Bitmap 缓存池，可以参考
  • DiskCacheWriteLocker 锁的实现
