Android 动态链接库 So 的加载

发表于

[toc]

前言

最近在做 Android 项目的时候，需要在 NativeActivity 中动态加载 so 。运行的时候，抛出了异常

Caused by: java.lang.IllegalArgumentException: Unable to find native library using classloader: dalvik.system.PathClassLoader

在 NativeActivity 中可以看到

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
@Override
protected void onCreate(Bundle savedInstanceState) {

    ...

    BaseDexClassLoader classLoader = (BaseDexClassLoader) getClassLoader();
        String path = classLoader.findLibrary(libname);

        if (path == null) {
            throw new IllegalArgumentException("Unable to find native library " + libname +
                                               " using classloader: " + classLoader.toString());
        }

    ...

}

在上面的源码中，可以知道，NativeActivity 要是通过 BaseDexClassLoader#findLibrary 方法去查找 so 的路径，然后进行判空。上面提到的异常，就是因为找不到这个 so 的 path, 抛处理的异常。

在这个异常之后有几个疑问

  • 第一个问题是： so 的加载过程是怎样的，so 是如何和现在运行的代码联系起来的？
  • 第二个问题是： classLoader 通过 findLibrary 方法去查找 so 的 path, 这些path 有什么，是怎样来的？
  • 第三个问题是：classLoader 是怎么来的，在哪里生成的？

带着这三个问题去找答案，下面就是对三个问题答案的寻找过程。

正文

本文通过讲述 Android 动态链接库 so 的加载过来，已经 so 的加载原理，可以对加载的整个流程有个清晰的认识，有助于对后续学习热修复有比较好的帮助。

下面代码分析的源码都是以 Android 9.0 版。

1 Android So 的加载过程

在 Android 添加 so 有两种方式，一种是调用 load(String filename) 方法，传递进去的是路径；另一种是调用 loadLibrary(String libname) 方式，传递进去的是 so 的名称

System.load(“/storage/emulated/0/libnative-lib.so”) 全路径
System.loadLibrary(“native-lib”); so 的名字

1.1 System#loadLibrary

[> java/lang/System.java]

1
2
3
public static void loadLibrary(String libname) {
    Runtime.getRuntime().loadLibrary0(VMStack.getCallingClassLoader(), libname);
}

1.2 Runtime#loadLibrary0

[>java/lang/Runtime.java]

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
  private synchronized void loadLibrary0(ClassLoader loader, Class<?> callerClass, String libname) {

    ...
    String libraryName = libname;

    if (loader != null && !(loader instanceof BootClassLoader)) {
         //① ClassLoader#findLibrary 查找 so 的文件名称，见 1.4节
        String filename = loader.findLibrary(libraryName);
            if (filename == null &&
                    (loader.getClass() == PathClassLoader.class ||
                     loader.getClass() == DelegateLastClassLoader.class)) {
            // ② 如果通过 ClassLoader 找不到，则会通过 System 默认路径去找
                filename = System.mapLibraryName(libraryName);
            }
            if (filename == null) {
                throw new UnsatisfiedLinkError(loader + " couldn't find \"" +
                                               System.mapLibraryName(libraryName) + "\"");
            }
            // ③ Native 加载
            String error = nativeLoad(filename, loader);
            if (error != null) {
                throw new UnsatisfiedLinkError(error);
            }
            return;
     }

    // ClassLoader 为空的时候
    getLibPaths();
    String filename = System.mapLibraryName(libraryName);
    String error = nativeLoad(filename, loader, callerClass);
    if (error != null) {
        throw new UnsatisfiedLinkError(error);
    }
}
   // 最终通过 Native 来加载
    private static native String nativeLoad(String filename, ClassLoader loader, Class<?> caller)
  • 当 loader 不为空是，通过 ClassLoader#findLibrary() 查看 so 是否存在
  • 当 loader 为空是，则从默认目录 mLibPaths 中查找

1.3 Runtime#getLibPaths

[>java/lang/Runtime.java]

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
// 获取 Lib 默认路径
private String[] getLibPaths() {
    if (mLibPaths == null) {
        synchronized(this) {
            if (mLibPaths == null) {
                mLibPaths = initLibPaths();
            }
        }
    }
    return mLibPaths;
}

private static String[] initLibPaths() {
    String javaLibraryPath = System.getProperty("java.library.path");
    if (javaLibraryPath == null) {
        return EmptyArray.STRING;
    }
    String[] paths = javaLibraryPath.split(":");
    for (int i = 0; i < paths.length; ++i) {
        if (!paths[i].endsWith("/")) {
            paths[i] += "/";
        }
    }
    return paths;
}

initLibPaths 路径是默认的 lib 路径 返回的路径是

/system/lib/
/vendor/lib/
/product/lib/

1.4 BaseDexClassLoader.findLibrary

通过 ClassLoader 查找 so

[> libcore/dalvik/src/main/java/dalvik/system/BaseDexClassLoader.java]

1
2
3
4
@Override
public String findLibrary(String name) {
    return pathList.findLibrary(name);
}

pathList 是 DexPathList

1.5 DexPathList#findLibrary

[>libcore/dalvik/src/main/java/dalvik/system/DexPathList.java]

1
2
3
4
5
6
7
8
9
10
11
12
13
14
public String findLibrary(String libraryName) {
    // 通过 so 的名称拼接成文件路径
    String fileName = System.mapLibraryName(libraryName);

    for (NativeLibraryElement element : nativeLibraryPathElements) {
        String path = element.findNativeLibrary(fileName);

        if (path != null) {
            return path;
        }
    }

    return null;
}

例如
System.mapLibraryName(native-lib) 返回的是 libnative-lib.so

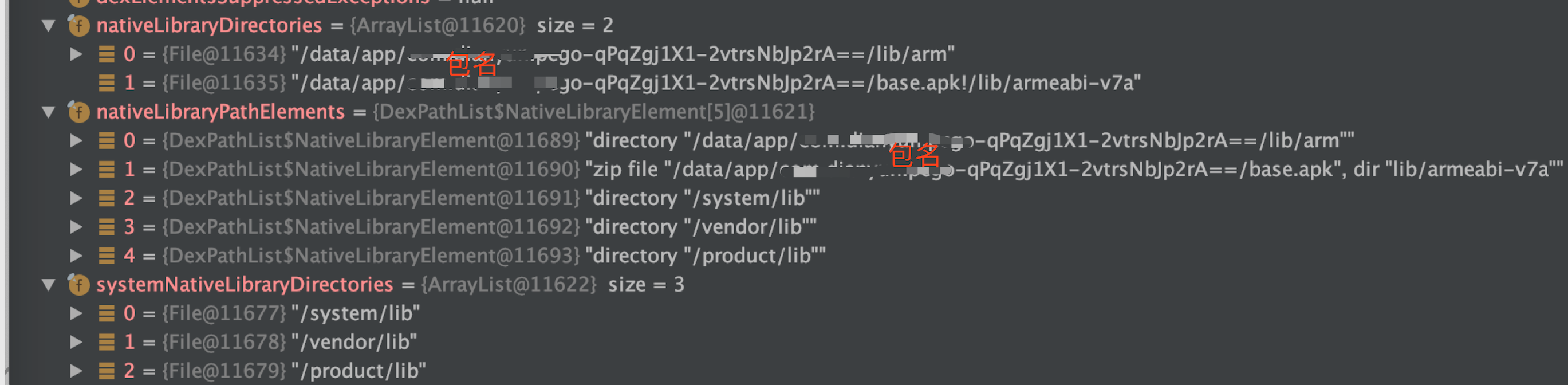

nativeLibraryPathElements 是 native library 路径的集合， 它的是 DexPathList 初始化的时候赋值，详见 1.7节

1.6 DexPathList$NativeLibraryElement#findNativeLibrary

[>libcore/dalvik/src/main/java/dalvik/system/DexPathList.java]

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
public String findNativeLibrary(String name) {
    maybeInit();

    if (zipDir == null) {
        String entryPath = new File(path, name).getPath();
        // 能打开并且只读的 so
        if (IoUtils.canOpenReadOnly(entryPath)) {
            return entryPath;
        }
    } else if (urlHandler != null) {
        String entryName = zipDir + '/' + name;
        if (urlHandler.isEntryStored(entryName)) {
          return path.getPath() + zipSeparator + entryName;
        }
    }

    return null;
}

1.7 DexPathList#DexPathList

[>libcore/dalvik/src/main/java/dalvik/system/DexPathList.java]

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
DexPathList(ClassLoader definingContext, String dexPath,
    String librarySearchPath, File optimizedDirectory, boolean isTrusted) {

    ...

    this.definingContext = definingContext;

    ArrayList<IOException> suppressedExceptions = new ArrayList<IOException>();
    // save dexPath for BaseDexClassLoader
   //  dex 的路径
    this.dexElements = makeDexElements(splitDexPath(dexPath), optimizedDirectory,
                                           suppressedExceptions, definingContext, isTrusted);


    // Native 库的路径
    this.nativeLibraryDirectories = splitPaths(librarySearchPath, false);
    //  系统 Native 库的路径
    this.systemNativeLibraryDirectories =
            splitPaths(System.getProperty("java.library.path"), true);
    // 所有的 Natvie
    this.nativeLibraryPathElements = makePathElements(getAllNativeLibraryDirectories());

    ...
}

在 DexPathList 的构造函数中，我们可以知道 nativeLibraryPathElements 是所有 Native Library 的集合。

DexPathList 是在 ActivityThread 中创建，ActivityThread 是在 App 启动时候创建的。关于 App 启动的启动流程，可以去找这方面的资料，自行查看。

总结一些 Native Library 的路径来源：

  • 一个是 Native 库的原始路径 System.getProperty("java.library.path****"),
    /system/lib/; /vendor/lib/; /product/lib/

  • 另外一个是App启动时的 Lib 库路径

1.8 Runtime#doLoad

在上面我们解决 Native Library 的路径问题，下面分析一下加载的过程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
private String doLoad(String name, ClassLoader loader) {
    String librarySearchPath = null;
    if (loader != null && loader instanceof BaseDexClassLoader) {
        BaseDexClassLoader dexClassLoader = (BaseDexClassLoader) loader;
        librarySearchPath = dexClassLoader.getLdLibraryPath();
    }

    synchronized (this) {
        // 调用 native 方法加载 so, librarySearchPath 就是前面分析的路径的路径
        return nativeLoad(name, loader, librarySearchPath);
    }
}

private static native String nativeLoad(String filename, ClassLoader loader,
                                            String librarySearchPath);

1.9 Runtime.c#Runtime_nativeLoad

[> libcore/ojluni/src/main/native/Runtime.c]

1
2
3
4
5
6
JNIEXPORT jstring JNICALL
Runtime_nativeLoad(JNIEnv* env, jclass ignored, jstring javaFilename,
                   jobject javaLoader, jclass caller)
{
    return JVM_NativeLoad(env, javaFilename, javaLoader, caller);
}

Runtime.c 中 Runtime_nativeLoad 方法会调用 JVM_NativeLoad

1.10 OpenjdkJvm.cc#JVM_NativeLoad

[>art/openjdkjvm/OpenjdkJvm.cc]

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
JNIEXPORT jstring JVM_NativeLoad(JNIEnv* env,
                                 jstring javaFilename,
                                 jobject javaLoader,
                                 jclass caller) {
  ScopedUtfChars filename(env, javaFilename);
  if (filename.c_str() == nullptr) {
    return nullptr;
  }

  std::string error_msg;
  {
    // 获取 java 虚拟机
    art::JavaVMExt* vm = art::Runtime::Current()->GetJavaVM();
    // 加载 调用java 虚拟机中 NativieLibrary 方法去加载 so
    bool success = vm->LoadNativeLibrary(env,
                                         filename.c_str(),
                                         javaLoader,
                                         caller,
                                         &error_msg);
    if (success) {
      return nullptr;
    }
  }

  ...

1.11 java_vm_ext.cc#JVM_NativeLoad

[>art/runtime/java_vm_ext.cc]

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
bool JavaVMExt::LoadNativeLibrary(JNIEnv* env,
                                  const std::string& path,
                                  jobject class_loader,
                                  std::string* error_msg) {
  error_msg->clear();

  SharedLibrary* library;
  Thread* self = Thread::Current();
  // ① 先判断 so 是否已经被加载过
  {
    MutexLock mu(self, *Locks::jni_libraries_lock_);
    library = libraries_->Get(path);

    ...

    }
    VLOG(jni) << "[Shared library \"" << path << "\" already loaded in "
              << " ClassLoader " << class_loader << "]";
    if (!library->CheckOnLoadResult()) {
      StringAppendF(error_msg, "JNI_OnLoad failed on a previous attempt "
          "to load \"%s\"", path.c_str());
      return false;
    }
    return true;
  }

  // ② 打开 so
  ScopedLocalRef<jstring> library_path(env, GetLibrarySearchPath(env, class_loader));
  Locks::mutator_lock_->AssertNotHeld(self);
  const char* path_str = path.empty() ? nullptr : path.c_str();
  bool needs_native_bridge = false;
  void* handle = android::OpenNativeLibrary(env,
                                            runtime_->GetTargetSdkVersion(),
                                            path_str,
                                            class_loader,
                                            library_path.get(),
                                            &needs_native_bridge,
                                            error_msg);

  VLOG(jni) << "[Call to dlopen(\"" << path << "\", RTLD_NOW) returned " << handle << "]";

  // 打开失败返回
  if (handle == nullptr) {
    VLOG(jni) << "dlopen(\"" << path << "\", RTLD_NOW) failed: " << *error_msg;
    return false;
  }

  // 检测异常
  if (env->ExceptionCheck() == JNI_TRUE) {
    LOG(ERROR) << "Unexpected exception:";
    env->ExceptionDescribe();
    env->ExceptionClear();
  }

  // ③ 创建一个新的 SharedLibrary 结构体放到 libraries 中
  bool created_library = false;
  {
    // Create SharedLibrary ahead of taking the libraries lock to maintain lock ordering.
    std::unique_ptr<SharedLibrary> new_library(
        new SharedLibrary(env,
                          self,
                          path,
                          handle,
                          needs_native_bridge,
                          class_loader,
                          class_loader_allocator));

    MutexLock mu(self, *Locks::jni_libraries_lock_);
    library = libraries_->Get(path);
    if (library == nullptr) {  // We won race to get libraries_lock.
      library = new_library.release();
      libraries_->Put(path, library);
      created_library = true;
    }
  }
  if (!created_library) {
    LOG(INFO) << "WOW: we lost a race to add shared library: "
        << "\"" << path << "\" ClassLoader=" << class_loader;
    return library->CheckOnLoadResult();
  }
  VLOG(jni) << "[Added shared library \"" << path << "\" for ClassLoader " << class_loader << "]";

  // ④ 查找 ”JNI_OnLoad“ 符号
  bool was_successful = false;
  void* sym = library->FindSymbol("JNI_OnLoad", nullptr);
  // 没有查找到， 标记为加载成功
  if (sym == nullptr) {
    VLOG(jni) << "[No JNI_OnLoad found in \"" << path << "\"]";
    was_successful = true;
  } else {
    // 如果我们在 JNI 中已经复写了 JNI_OnLoad 方法，则需要重写 ClassLoader
    ScopedLocalRef<jobject> old_class_loader(env, env->NewLocalRef(self->GetClassLoaderOverride()));
    self->SetClassLoaderOverride(class_loader);

    VLOG(jni) << "[Calling JNI_OnLoad in \"" << path << "\"]";
    typedef int (*JNI_OnLoadFn)(JavaVM*, void*);
    JNI_OnLoadFn jni_on_load = reinterpret_cast<JNI_OnLoadFn>(sym);
    int version = (*jni_on_load)(this, nullptr);

    ...

    self->SetClassLoaderOverride(old_class_loader.get());

    // 判断 JNI 版本
    if (version == JNI_ERR) {
      StringAppendF(error_msg, "JNI_ERR returned from JNI_OnLoad in \"%s\"", path.c_str());
    } else if (JavaVMExt::IsBadJniVersion(version)) {
      StringAppendF(error_msg, "Bad JNI version returned from JNI_OnLoad in \"%s\": %d",
                    path.c_str(), version);

    } else {
      was_successful = true;
    }
    ...
  }

  // 返回加载结果
  library->SetResult(was_successful);
  return was_successful;
}

上面的内容比较多，需要一步步分析

  • 第一步是判断 so 是否已经被加载过，如果已经加载过了，则直接返回加载成功
  • 第二步是打开 so, 返回 handle句柄，如果返回的句柄为空，这份表示加载失败
  • 第三步是创建一个 SharedLibrary 结构体，放到 libraries 中缓存
  • 第四步是查找 JNI_OnLoad 符号，这里分两种情况
    • 如果在 JNI 中没有写 JNI_OnLoad 方法，找不到符号，返回加成功
    • 另一种情况是，如果 JNI 中有 JNI_OnLoad 方法，则会重写当前的 ClassLoader, 并且判断 JNI 版本

从上面的第四步，我们可以知道加载 so 中 JNI 的入口是 JNI_OnLoad 方法，所以在写 JNI 的时候，会在 JNI_OnLoad方法中做一些初始化的工作。另外一个就是，如果写了 JNI_OnLoad 方法，就要指定 JNI 版本。

判断 JNI 的版本

[>art/runtime/java_vm_ext.cc]

1
2
3
4
bool JavaVMExt::IsBadJniVersion(int version) {
  // We don't support JNI_VERSION_1_1. These are the only other valid versions.
  return version != JNI_VERSION_1_2 && version != JNI_VERSION_1_4 && version != JNI_VERSION_1_6;
}

上面是判断 JNI 版本，可以看到只能是 JNI_VERSION_1_2,JNI_VERSION_1_4,JNI_VERSION_1_6 三个版本

下来是我们平时在写 JNI 的时候, JNI_OnLoad 方法中需要给定 jni 的版本， 同时做一些初始化的工作。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
int JNI_OnLoad(JavaVM *vm, void *reserved) {
    JNIEnv *env;
    jVM = vm;

    // 设定 jni 版本为 1_4
    if ((*vm)->GetEnv(vm, (void **) &env, JNI_VERSION_1_4) != JNI_OK) {
        return -1;
    }

    // 初始化的工作
     android_dumpVideo = (*env)->GetStaticMethodID(env, cEmulator, "bitblt",
                                                  "(Ljava/nio/ByteBuffer;)V");

    if (android_dumpVideo == NULL) {
        __android_log_print(ANDROID_LOG_ERROR, "mame4droid-jni", "Failed to find method bitblt");
        return -1;
    }

    android_changeVideo = (*env)->GetStaticMethodID(env, cEmulator, "changeVideo", "(IIII)V");

    if (android_changeVideo == NULL) {
        __android_log_print(ANDROID_LOG_ERROR, "mame4droid-jni",
                            "Failed to find method changeVideo");
        return -1;
    }
}

2. So 的加载原理

在前面的部分，我们梳理了 so 加载的整个流程，但这个过程还有一些以为，包括：

  • ClassLoader 从哪里来
  • Native 库是怎样来的
  • so 是怎样到 Native 库里面的

下面将一个个来查找这些疑问的答案

2.1 ClassLoader 是怎样来的

2.1.1 System#loadLibrary

[> java/lang/System.java]

1
2
3
public static void loadLibrary(String libname) {
      Runtime.getRuntime().loadLibrary0(VMStack.getCallingClassLoader(), libname);
}

加载的 ClassLoader 从 VMStack 中获取， VMStack 再去从 Native 中获取

[>/libcore/libart/src/main/java/dalvik/system/VMStack.java]

1
2
@FastNative
native public static ClassLoader getCallingClassLoader();

2.1.2 ActivityThread#handleBindApplication

[>/frameworks/base/core/java/android/app/ActivityThread.java]

在 ActivityThread 是 Android App 启动的入口，关于 App 的启动可参考其他资料。
App 启动过程，会调到 ActivityThread#handleBindApplication 方法。
在这个方法中，会创建 LoadedApk 并且传入进去 Context 中的 ClassLoader.
Context 的实现是 ContextImpl，Context#getClassLoader() 方法，去看 ContextImpl#getClassLoader()， 详见 2.1.3

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
private void handleBindApplication(AppBindData data) {

    ...

    // 创建 LoadedApk，使用是 Context 的 ClassLoader
    LoadedApk pi = getPackageInfo(instrApp, data.compatInfo, appContext.getClassLoader(), false, true, false);
    // 将 ActivityThread 和 LoadedApk 作为创建 ContextImpl 的参数
    ContextImpl instrContext = ContextImpl.createAppContext(this, pi);

    try {
        java.lang.ClassLoader cl = instrContext.getClassLoader();
        mInstrumentation = (Instrumentation) cl.loadClass(data.instrumentationName.getClassName())
                .newInstance();
    } catch (Exception e) {
        throw new RuntimeException(
                "Unable to instantiate instrumentation " + data.instrumentationName + ": " + e.toString(), e);
    }
    ...
}

2.1.3 ContextImpl#getClassLoader

[>/frameworks/base/core/java/android/app/ContextImpl.java]

1
2
3
4
5

@Override
public ClassLoader getClassLoader() {
    return mClassLoader != null ? mClassLoader : (mPackageInfo != null ? mPackageInfo.getClassLoader() : ClassLoader.getSystemClassLoader());
}

这里的逻辑有点绕，将代码整理改成下面，会更加容易看懂

1
2
3
4
5
6
7
8
9
10
11
@Override
public ClassLoader getClassLoader() {
    if (mClassLoader != null){
        return mClassLoader;
    }
    if (mPackageInfo != null){
      return mPackageInfo.getClassLoader();
    } else {
      return ClassLoader.getSystemClassLoader();
    }
}

经过整理的代码逻辑就很清晰了，第一次进来的时候 mClassLoader 是空的，只要看后面的逻辑。
mPackageInfo是 LoadApk, mPackageInfo 不会为空，在 2.1.2 节知道它是 ContextImpl 创建的时候传进来的mP。所以，ackageInfo.getClassLoader() 是调用了 LoadApk#getClassLoader() 方法，关于这个方法详见 2.1.4

2.1.4 LoadApk#getClassLoader

[>/frameworks/base/core/java/android/app/LoadApk.java]

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
  public ClassLoader getClassLoader() {
    synchronized (this) {
        if (mClassLoader == null) {
            createOrUpdateClassLoaderLocked(null /*addedPaths*/);
        }
        return mClassLoader;
    }
}


private void createOrUpdateClassLoaderLocked(List<String> addedPaths)

    ···
    // 创建 LoadApk 的时候，传进 mIncludeCode 的值是 false
    if (!mIncludeCode) {
            if (mClassLoader == null) {
                StrictMode.ThreadPolicy oldPolicy = StrictMode.allowThreadDiskReads();
                mClassLoader = ApplicationLoaders.getDefault().getClassLoader(
                        "" /* codePath */, mApplicationInfo.targetSdkVersion, isBundledApp,
                        librarySearchPath, libraryPermittedPath, mBaseClassLoader,
                        null /* classLoaderName */);
                StrictMode.setThreadPolicy(oldPolicy);
                mAppComponentFactory = AppComponentFactory.DEFAULT;
            }

            return;
    }

    // 调用  ApplicationLoaders.getDefault() 创建 ClassLoader,
     if (mClassLoader == null) {
        ..
        mClassLoader = ApplicationLoaders.getDefault().getClassLoader(zip,
                mApplicationInfo.targetSdkVersion, isBundledApp, librarySearchPath,
                libraryPermittedPath, mBaseClassLoader,
                mApplicationInfo.classLoaderName);
        mAppComponentFactory = createAppFactory(mApplicationInfo, mClassLoader);

       ...
    }

    ···
}

2.1.5 ApplicationLoaders#getClassLoader

[>/frameworks/base/core/java/android/app/ApplicationLoaders.java]

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
ClassLoader getClassLoader(String zip, int targetSdkVersion, boolean isBundled,
                           String librarySearchPath, String libraryPermittedPath,
                           ClassLoader parent, String classLoaderName) {
    // For normal usage the cache key used is the same as the zip path.
    return getClassLoader(zip, targetSdkVersion, isBundled, librarySearchPath,
                          libraryPermittedPath, parent, zip, classLoaderName);
}


 private ClassLoader getClassLoader(String zip, int targetSdkVersion, boolean isBundled,
                                       String librarySearchPath, String libraryPermittedPath,
                                       ClassLoader parent, String cacheKey,
                                       String classLoaderName) {

    ClassLoader baseParent = ClassLoader.getSystemClassLoader().getParent();

      synchronized (mLoaders) {
            if (parent == null) {
                parent = baseParent;
            }
            // 试图从缓存总去取 ClassLoader
            if (parent == baseParent) {
                ClassLoader loader = mLoaders.get(cacheKey);
                if (loader != null) {
                    return loader;
                }
            }

            // 创建 ClassLoader
            ClassLoader classloader = ClassLoaderFactory.createClassLoader(
                    zip,  librarySearchPath, libraryPermittedPath, parent,
                    targetSdkVersion, isBundled, classLoaderName);
                mLoaders.put(cacheKey, classloader);
                return classloader;
            }

        ...
        }
    }

2.1.6 ClassLoaderFactory#createClassLoader

[>/frameworks/base/core/java/com/android/internal/os/ClassLoaderFactory.java]

1
2
3
4
5
6
7
8
9
10
public static ClassLoader createClassLoader(String dexPath,
    String librarySearchPath, ClassLoader parent, String classloaderName) {
    if (isPathClassLoaderName(classloaderName)) {
        return new PathClassLoader(dexPath, librarySearchPath, parent);
    } else if (isDelegateLastClassLoaderName(classloaderName)) {
        return new DelegateLastClassLoader(dexPath, librarySearchPath, parent);
    }

    throw new AssertionError("Invalid classLoaderName: " + classloaderName);
}

经过上面这么多步，终于看到了创建创建 ClassLoader 的地方.
根据参数的 classloaderName 的不同，会创建 PathClassLoader 或者 DelegateLastClassLoader。

classloaderName 参数是 app 启动的时候传下来的，见 2.1.4 节

总的来说，ClassLoader 是 app 启动的时候， ActivityThread 中经过一步步的调用，最后在 ApplicationLoaders 中用 ClassLoaderFactory 创建。

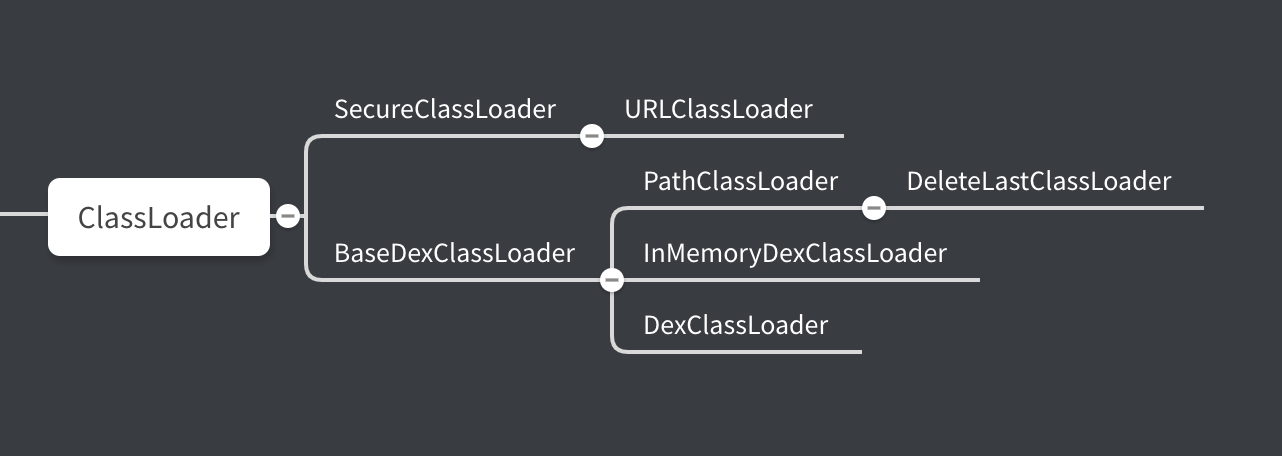

ClassLoader 的分类

关于不同的 ClassLoader 有不同的作用，可以去查相关的资料

到此，我们的第一个问题解决了，ClassLoader 是 app 启动的时候在 ActivityThread 中创建。

2.2 Native 库是怎样来的

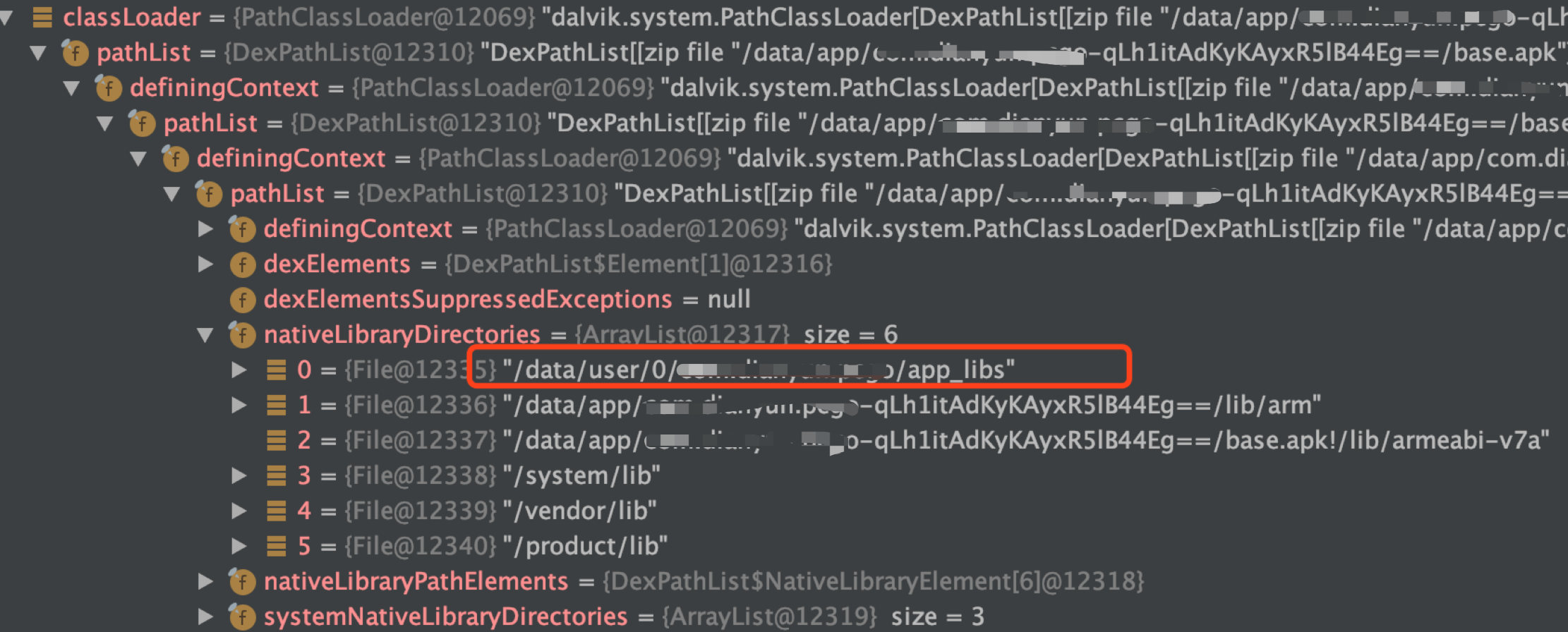

通过对 DexPathList 的分析，可以知道 Native Library 来自来自两个地方

  • 一个是 DexPathList 创建的时候，构造函数传进来的 librarySearchPath。

  • 另外一个是 addNativePath(Collection libPaths)
    例如 :

    /data/app/com.test.baidu/base.apk!/lib/armeabi-v7a

2.2.1 DexPathList#findLibrary

在第一章的时候，加载 so 会调用到 DexPathList#findLibrary 方法，在这个方法里面会遍历 nativeLibraryPathElements。 nativeLibraryPathElements 是 NativeLibrary 路径的集合。

1
2
3
4
5
6
7
8
9
10
11
12
public String findLibrary(String libraryName) {

    String fileName = System.mapLibraryName(libraryName);

    for (NativeLibraryElement element : nativeLibraryPathElements) {
        String path = element.findNativeLibrary(fileName);
        if (path != null) {
            return path;
        }
    }
    return null;
}

System.mapLibraryName 的实现是在 System.c 里面，返回 so 的文件名，例如

libraryName 是 test_baidu,
System.mapLibraryName(‘test_baidu’) 返回的是 libtest_baidu.so

下面要看看 nativeLibraryPathElements是怎么来的
NativeLibraryElement 类是 Native Library 的路径元素

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
 static class NativeLibraryElement {

    private final File path;
    private final String zipDir;

    public NativeLibraryElement(File dir) {
        this.path = dir;
        this.zipDir = null;
    }

    public NativeLibraryElement(File zip, String zipDir) {
        this.path = zip;
        this.zipDir = zipDir;

        if (zipDir == null) {
          throw new IllegalArgumentException();
        }
    }
    ...
}

2.2.1 DexPathList#DexPathList 构造函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
DexPathList(ClassLoader definingContext, String dexPath,
            String librarySearchPath, File optimizedDirectory, boolean isTrusted) {

    ...

    this.dexElements = makeDexElements(splitDexPath(dexPath), optimizedDirectory,
                                           suppressedExceptions, definingContext, isTrusted);

    //  ① 创建是传入进来的 librarySearchPath
    this.nativeLibraryDirectories = splitPaths(librarySearchPath, false);

   //  ② 系统的 "java.library.path" 路径
    this.systemNativeLibraryDirectories = splitPaths(System.getProperty("java.library.path"), true);
    List<File> allNativeLibraryDirectories = new ArrayList<>(nativeLibraryDirectories);
    allNativeLibraryDirectories.addAll(systemNativeLibraryDirectories);
    this.nativeLibraryPathElements = makePathElements(allNativeLibraryDirectories);

   ...
}

在 DexPathList 的构造函数中，我们可以看到 Native library 存在两个方面

  • 一个是传入进来的 librarySearchPath
  • 另外一个是通过虚拟机属性 java.library.path 获取的系统 Native 库

2.2.2 DexPathList#addNativePath

外部添加的 libPaths 路径
例如

/data/app/com.test.baidu/base.apk!/lib/armeabi-v7a

DexPathList#addNativePath 是在 ApplicationLoaders#addNative 中调用，见 2.2.3

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
public void addNativePath(Collection<String> libPaths) {
    if (libPaths.isEmpty()) {
        return;
    }
    List<File> libFiles = new ArrayList<>(libPaths.size());
    for (String path : libPaths) {
        libFiles.add(new File(path));
    }
    ArrayList<NativeLibraryElement> newPaths =
            new ArrayList<>(nativeLibraryPathElements.length + libPaths.size());
    newPaths.addAll(Arrays.asList(nativeLibraryPathElements));
    for (NativeLibraryElement element : makePathElements(libFiles)) {
        if (!newPaths.contains(element)) {
            newPaths.add(element);
        }
    }
    nativeLibraryPathElements = newPaths.toArray(new NativeLibraryElement[newPaths.size()]);
}

2.2.3 ApplicationLoaders#addNative

[>/frameworks/base/core/java/android/app/ApplicationLoaders.java]

1
2
3
4
5
6
7
void addNative(ClassLoader classLoader, Collection<String> libPaths) {
        if (!(classLoader instanceof PathClassLoader)) {
            throw new IllegalStateException("class loader is not a PathClassLoader");
        }
        final PathClassLoader baseDexClassLoader = (PathClassLoader) classLoader;
        baseDexClassLoader.addNativePath(libPaths);
    }

2.2.4 LoadedApk#createOrUpdateClassLoaderLocked

[> /frameworks/base/core/java/android/app/LoadedApk.java]

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
private void createOrUpdateClassLoaderLocked(List<String> addedPaths) {

    ...

    // ① 默认 library 的路径
   final String defaultSearchPaths = System.getProperty("java.library.path");
    final boolean treatVendorApkAsUnbundled = !defaultSearchPaths.contains("/vendor/lib");
    if (mApplicationInfo.getCodePath() != null
            && mApplicationInfo.isVendor() && treatVendorApkAsUnbundled) {
        isBundledApp = false;
    }

    // ②
    makePaths(mActivityThread, isBundledApp, mApplicationInfo, zipPaths, libPaths);
    String libraryPermittedPath = mDataDir;

    ...

  // ③ 创建 ClassLoader
   if (mClassLoader == null) {
        ...
        mClassLoader = ApplicationLoaders.getDefault().getClassLoader(zip,
                mApplicationInfo.targetSdkVersion, isBundledApp, librarySearchPath,
                libraryPermittedPath, mBaseClassLoader,
                mApplicationInfo.classLoaderName);
        mAppComponentFactory = createAppFactory(mApplicationInfo, mClassLoader);

        ...
    }

    if (!libPaths.isEmpty() && SystemProperties.getBoolean(PROPERTY_NAME_APPEND_NATIVE, true)) {
        ...
        try {
            // ④ 添加 libPaths 路径
        ApplicationLoaders.getDefault().addNative(mClassLoader, libPaths);
        } finally {
            StrictMode.setThreadPolicy(oldPolicy);
        }
    }

    ...

    // ⑤ 其他的 lib 路径 到 defaultSearchPaths
  List<String> extraLibPaths = new ArrayList<>(3);
    String abiSuffix = VMRuntime.getRuntime().is64Bit() ? "64" : "";
    if (!defaultSearchPaths.contains("/vendor/lib")) {
        extraLibPaths.add("/vendor/lib" + abiSuffix);
    }
    if (!defaultSearchPaths.contains("/odm/lib")) {
        extraLibPaths.add("/odm/lib" + abiSuffix);
    }
    if (!defaultSearchPaths.contains("/product/lib")) {
        extraLibPaths.add("/product/lib" + abiSuffix);
    }
    if (!extraLibPaths.isEmpty()) {
        ...
        try {
            // ⑥ 将 其他 lib 路径也添加到 DexPathList 中
            ApplicationLoaders.getDefault().addNative(mClassLoader, extraLibPaths);
        } finally {
            StrictMode.setThreadPolicy(oldPolicy);
        }
    }
}

createOrUpdateClassLoaderLocked 方法里面创建 ClassLoader 并且设置 lib 路径

  • 首先 defaultSearchPaths 默认路径，在 ①⑤中获取并放置进去，包含

/system/lib/
/vendor/lib/
/product/lib/

  • 其次，在 ② 中 makePaths
  • 在 ④⑥中将 libs 路径添加到 DexPathList 中

2.2.5 LoadedApk#makePaths

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
public static void makePaths(ActivityThread activityThread,
                                 boolean isBundledApp,
                                 ApplicationInfo aInfo,
                                 List<String> outZipPaths,
                                 List<String> outLibPaths) {
    final String appDir = aInfo.sourceDir;
    // aInfo.nativeLibraryDir 的来源在 ActivityThread#getInstrumentationLibrary 中
    final String libDir = aInfo.nativeLibraryDir;
    final String[] sharedLibraries = aInfo.sharedLibraryFiles;

    ...

    String instrumentationLibDir = activityThread.mInstrumentationLibDir;
    String instrumentedLibDir = activityThread.mInstrumentedLibDir;

    ...

    if (outLibPaths != null) {
        outLibPaths.add(instrumentationLibDir);
        if (!instrumentationLibDir.equals(instrumentedLibDir)) {
            outLibPaths.add(instrumentedLibDir);
        }
     }

        if (outLibPaths != null) {
        outLibPaths.add(instrumentationLibDir);
        if (!instrumentationLibDir.equals(instrumentedLibDir)) {
            outLibPaths.add(instrumentedLibDir);
        }

        ...

        if (outLibPaths.isEmpty()) {
            outLibPaths.add(libDir);
        }

        ① 根据 cpu 的不同添加不同路径
        if (aInfo.primaryCpuAbi != null) {
            if (aInfo.targetSdkVersion < Build.VERSION_CODES.N) {
                outLibPaths.add("/system/fake-libs" +
                    (VMRuntime.is64BitAbi(aInfo.primaryCpuAbi) ? "64" : ""));
            }
            for (String apk : outZipPaths) {
                outLibPaths.add(apk + "!/lib/" + aInfo.primaryCpuAbi);
            }
        }

        if (isBundledApp) {
outLibPaths.add(System.getProperty("java.library.path"));
        }
}

在 ① 中，会根据 cpu 架构的不同，而添加不同路径，例如，如果手机 cpu 的架构 是 armeabi-v7a, 那 apk + "!/lib/" + aInfo.primaryCpuAbi 就是

data/app/包名==/base.apk!/lib/armeabli-v7a

2.2.6 ActivityThread#getInstrumentationLibrary

[>/frameworks/base/core/java/android/app/ActivityThread.java]

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
private String getInstrumentationLibrary(ApplicationInfo appInfo, InstrumentationInfo insInfo) {
    if (appInfo.primaryCpuAbi != null && appInfo.secondaryCpuAbi != null
            && appInfo.secondaryCpuAbi.equals(insInfo.secondaryCpuAbi)) {

        String secondaryIsa =
                VMRuntime.getInstructionSet(appInfo.secondaryCpuAbi);
        final String secondaryDexCodeIsa =
                SystemProperties.get("ro.dalvik.vm.isa." + secondaryIsa);
        secondaryIsa = secondaryDexCodeIsa.isEmpty() ? secondaryIsa : secondaryDexCodeIsa;

        final String runtimeIsa = VMRuntime.getRuntime().vmInstructionSet();
        if (runtimeIsa.equals(secondaryIsa)) {
            return insInfo.secondaryNativeLibraryDir;
        }
    }
    return insInfo.nativeLibraryDir;
}

在 ActivityThread 中的 nativeLibraryDir 通过 getInstrumentationLibrary 方法获取，也是通过 SystemProperties.get("ro.dalvik.vm.isa." + secondaryIsa); 系统属性获取

总的来说 NativeLibraryPath 主要是来至于几个方面

  • 一个是系统的 java.library.path 属性，是

    /system/lib
    /vendor/lib
    /product/lib

  • 一个是 apk + "!/lib/" + aInfo.primaryCpuAbi

    /data/app/包名==/base.apk!/lib/armeabli-v7a

  • 一个是 "ro.dalvik.vm.isa." + secondaryIsa 属性

    /data/app/包名==/lib/arm

如下图中的 nativeLiraryPathsElements中的路径

解决问题

通过上面的分析，已经回答了我们在前言部分的三个疑问，那接下来就要解决这个异常了。
我们知道

Caused by: java.lang.IllegalArgumentException: Unable to find native library using classloader: dalvik.system.PathClassLoader

在上面的分析知道, 通过 ClassLoader#findLibrary去 libs 路径去查找我们要加载的 so, 找不到这个 path 导致。

动态加载 so，我们在通常需要把要加载的 so 从后台下载下来，然后通过 System.load(String filename) 或者 System.loadLibrary(String libname) 方法去加载 so。

那解决这个问题就是把我们下载存放 so 的路径，添加到 ClassLoader 的 libs 路径里面，而这些 libs 路径是 app 启动的时候就应经生成了。可以利用反射，在运行时路径添加进去。

将存放 so 的路径放到 ClassLoader 中

利用反射将存放 so 的路径放到 ClassLoader 中，刚好 tinker 的 TinkerLoadLibrary 也有实现发方法，我们就不用自己实现了，可以拿过来直接使用

LoadLibrary 核心代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
private static final class V25 {
    private static void install(ClassLoader classLoader, File folder) throws Throwable {
        Field pathListField = RetroShareReflectUtil.findField(classLoader, "pathList");
        Object dexPathList = pathListField.get(classLoader);

        Field nativeLibraryDirectories = RetroShareReflectUtil.findField(dexPathList, "nativeLibraryDirectories");

        List<File> libDirs = (List<File>) nativeLibraryDirectories.get(dexPathList);
        libDirs.add(0, folder);
        Field systemNativeLibraryDirectories =
                RetroShareReflectUtil.findField(dexPathList, "systemNativeLibraryDirectories");
        List<File> systemLibDirs = (List<File>) systemNativeLibraryDirectories.get(dexPathList);
        Method makePathElements =
                RetroShareReflectUtil.findMethod(dexPathList, "makePathElements", List.class);
        libDirs.addAll(systemLibDirs);
        Object[] elements = (Object[]) makePathElements.
                invoke(dexPathList, libDirs);
        Field nativeLibraryPathElements = RetroShareReflectUtil.findField(dexPathList, "nativeLibraryPathElements");
        nativeLibraryPathElements.setAccessible(true);
        nativeLibraryPathElements.set(dexPathList, elements);
    }
}

关于反射的代码已放到 github

我的项目下载存放 so 的路径是 /data/user/0/包名/app_libs

运行之后,我们看开点 路径已经添加进了 ClassLoader 的 nativeLibraryDirecories 中

至此，异常解决了。
同时也对 so 的加载原理有了更好的了解。

参考

yxhuang wechat
欢迎您扫一扫上面的微信公众号，订阅我的博客
