读书笔记|《程序员的自我修养》- 02 目标文件

发表于

一、目标文件的格式

目标文件是源代码编译后但为进行链接的那些中间文件（Window 的 .obj 和 Linux 下的 .o）

动态链接库（DLL, Dynamic Linking Library）, Window 是 .dll， Linux 是 .so
静态链接库（Static Linking Library）, Window 是 .lib 和 Linux 是 .a

可执行文件格式是 ELF

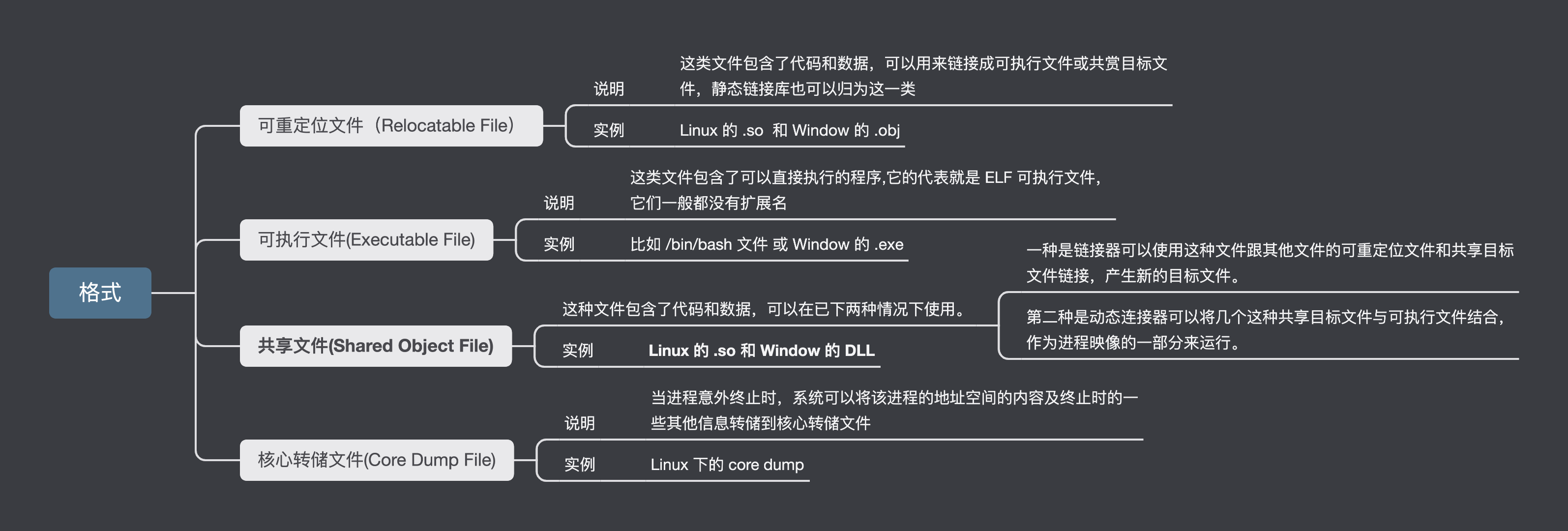

二、目标文件的文件类型

命令 file 查看文件的类型格式
例如

1
2
> file libdycloudmedia.so
libdycloudmedia.so: ELF 64-bit LSB shared object, ARM aarch64, version 1 (SYSV), dynamically linked, BuildID[sha1]=2bcf3eae561f0f6ca25b0f2abd0728eef68f9ea3, stripped

三、目标文件的内容

3.1 可执行文件的内容

程序源代码编译后的机器指令经常被放在代码段（Code Section）, 代码段常见的字有 “.code” 或 ”.text”

全局变量和局部变量数据经常放在数据段（Data Section）

总体来说，源程序代码被编译以后主要分成两种段，程序指令和程序数据。代码段属于程序指令，而数据段和.bss 属于程序数据

将数据和指令分段的好处：

  • 程序被装载后，数据和指令分别被映射到两个虚拟区域。数据区对于进程是可读写，指令区对于进程是只读，这两个两个区域的权限分别设置为可读写和只读。这样防止程序指令被破坏
  • 充分利用 CPU 的缓存，提供命中率
  • 当系统中存在该程序的副本时，可以共享指令，节约内存。

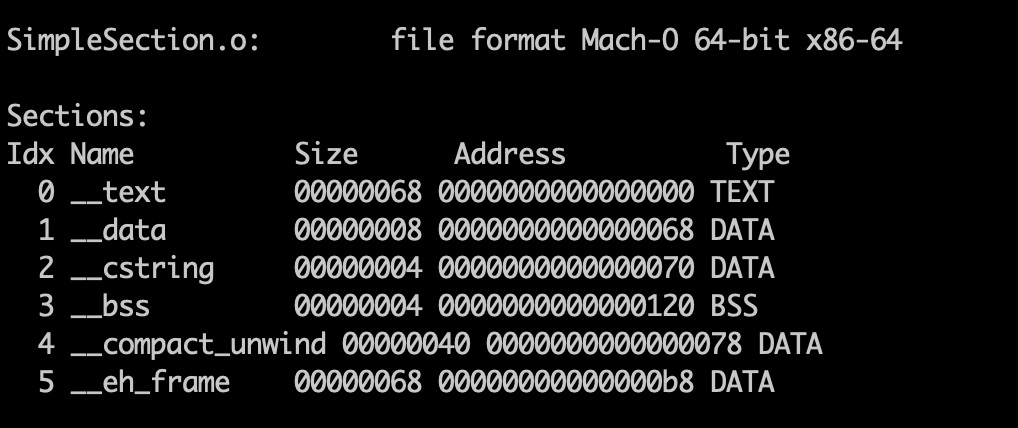

查看 ELF 各段的基本信息

objdump -h SimpleSection.o
-h 将 ELF 文件的各个段的基本信息打印出来

查看ELF文件的代码段、数据段、和 BSS 段的长度

size SimpleSection.o

3.2 文件头 HEADER

ELF 目标文件最前面的是 ELF 文件头，它包含描述整个文件的基本属性，例如 ELF 文件版本、目标机器型号、程序入口等

查看

$readelf -h SimpleSection.o // linex 用

$otool -h SimpleSection.o // mac 使用

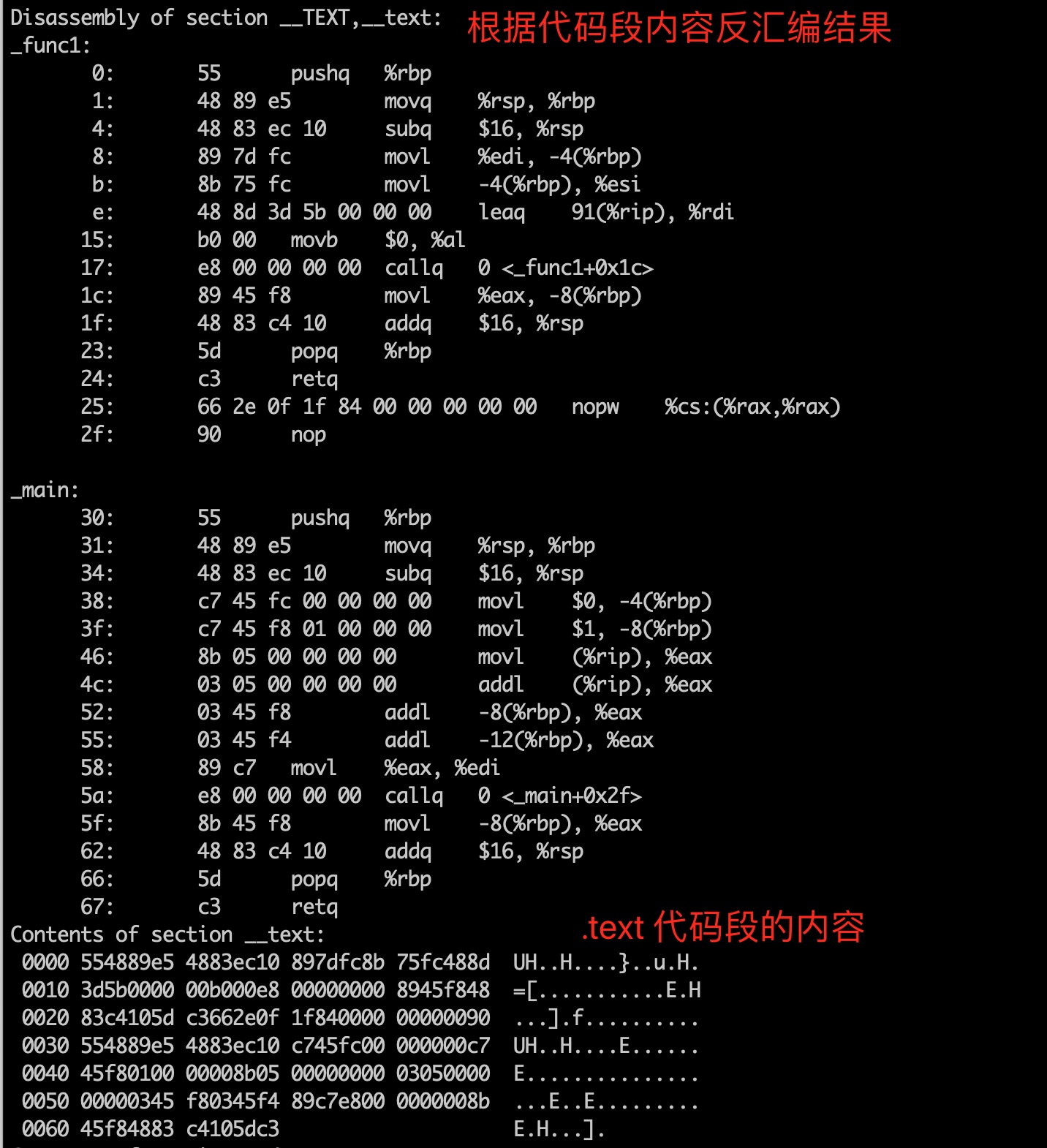

3.3 代码段 .text

使用命令下面命令查看

objdump -s -d SimpleSection.o
-s 参数表示将所有段的内容以十六进制的方式打印出来
-d 参数将所有包含指令的段反汇编

3.3 数据段和只读数据段 .data

.data 段保存已经初始化了的全局静态变量和局部静态变量

.rodata 段存放只读数据,(mac 里面是 cstring )

1
2
3
4
Contents of section __data:
 0068 54000000 55000000                    T...U...
Contents of section __cstring:
 0070 25640a00                             %d..

3.4 BSS 段

.bss 段存放未初始化的全局变量和局部静态变量

1
2
Contents of section __bss:
<skipping contents of bss section at [0120, 0124)>

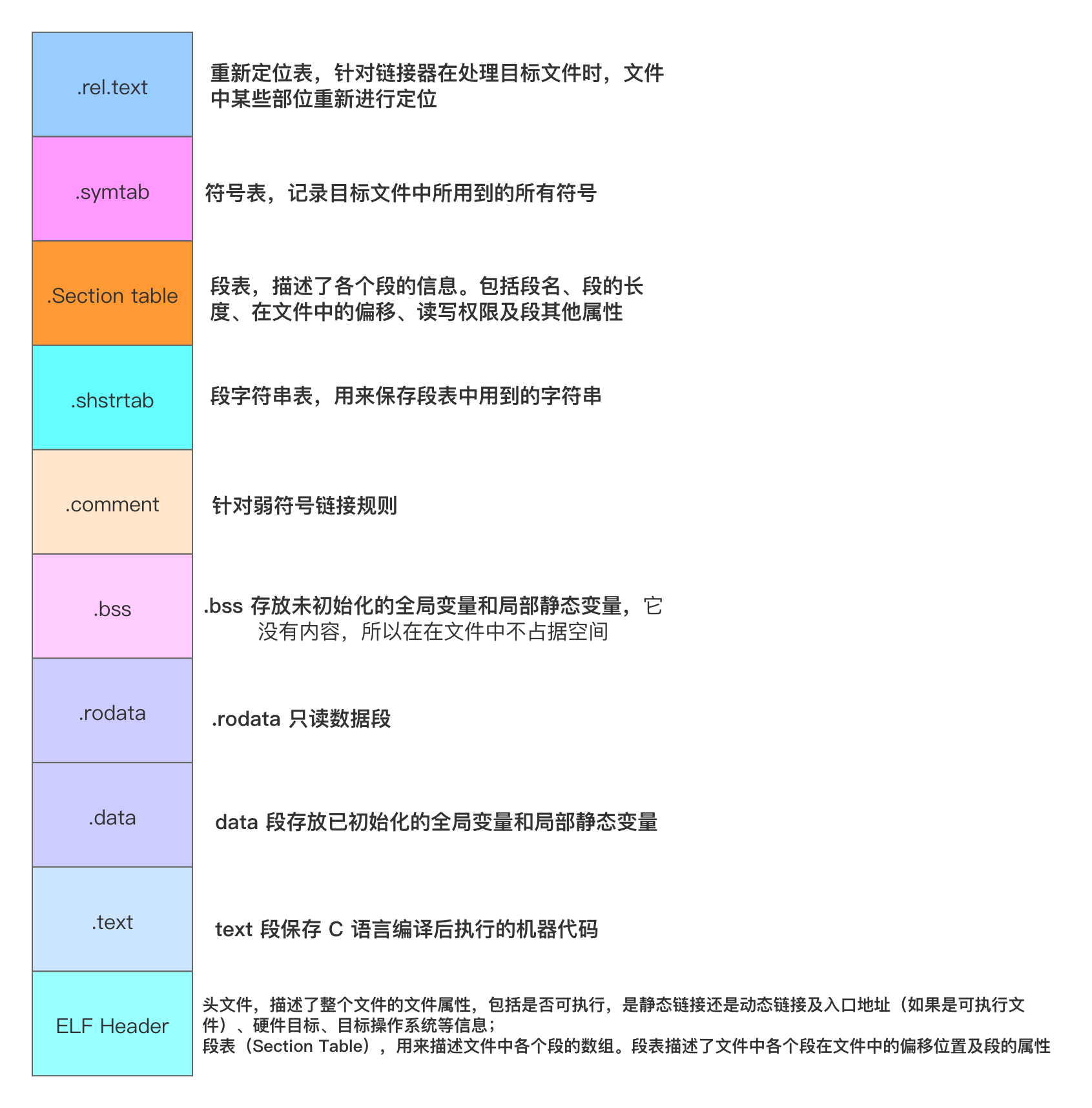

四、ELF 文件结构描述

链接过程的本质就是要把多个不同的目标文件之间相互”粘“到一起，或者说像玩具积木一样，可以拼成一个整体

符号是链接过程的粘合剂

4.1 重新定位表 .rel.text

链接器在处理目标文件时，必须要对目标文件中某些部位进行重定位

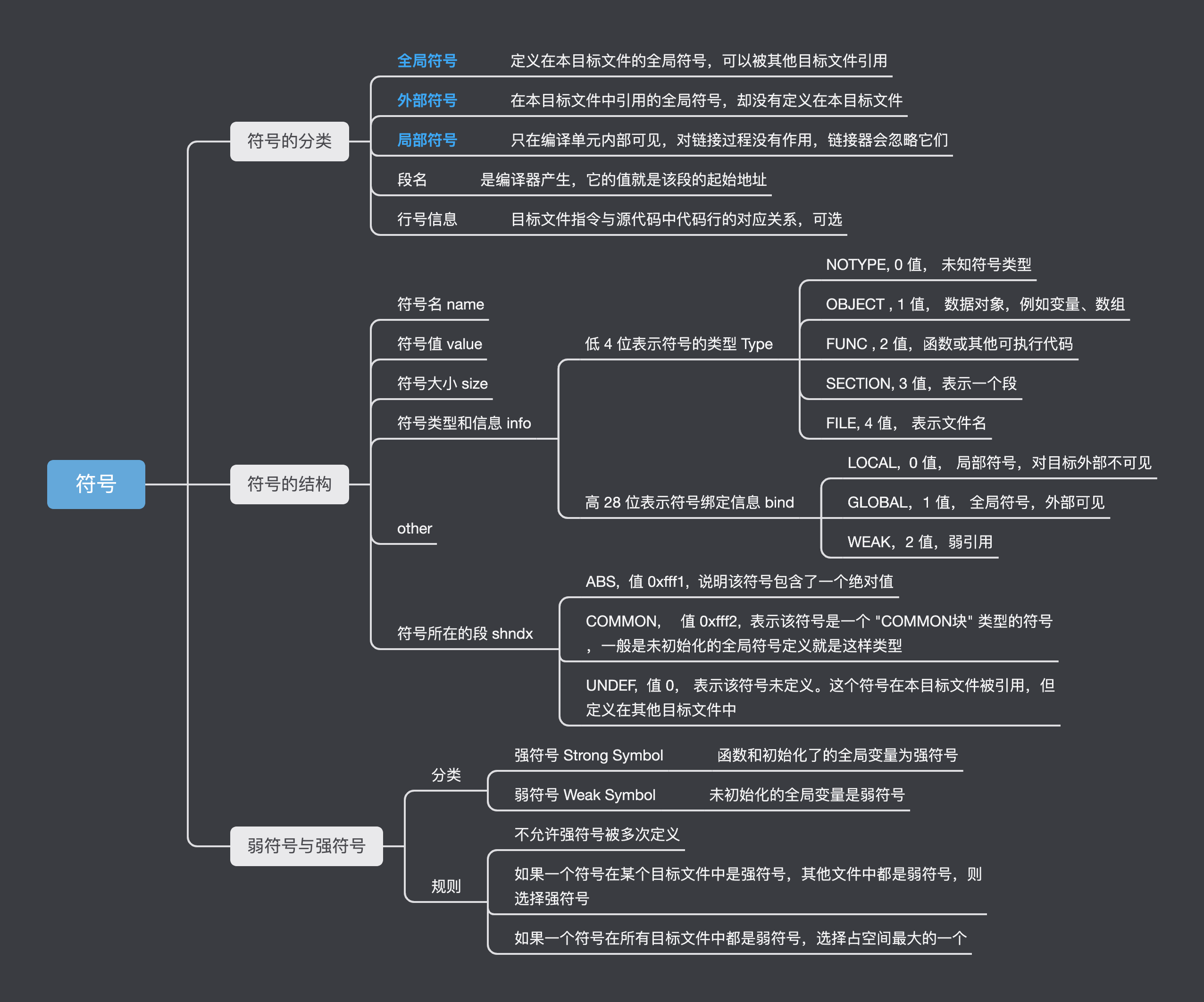

4.2 符号

链接过程的本质就是把不同的目标文件相互“粘”到一起，拼成一个整体。符号就是链接中的粘合剂，整个链接过程正是基于符号才能正确完成的。

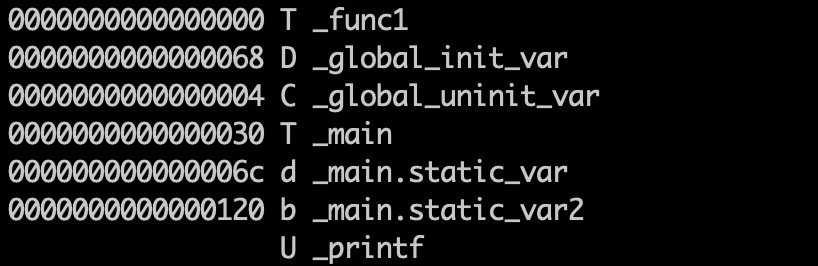

查看符号表

$ nm SimpleSection.o

ELF 符号表结构

1
2
3
4
5
6
7
8
typedef struct {
    Elf32_Word st_name;     // 符号名
    Efl32_Addr st_value;    // 对应的值
    Elf32_Word st_size;     // 符号大小
    unsigned char st_info;  // 符号类型和绑定信息
    unsigned char st_other; // 0, 暂时没有用途
    Elf32_Half st_shndx;    // 符号所在的段
} Elf32_Sym;

五、其他

示例代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
#include <stdio.h>

int printf(const char* fromt, ...);

int global_init_var = 84;
int global_uninit_var;

void func1(int i){
    printf("%d\n", i);
}

int main(void){
    static int static_var = 85;
    static int static_var2;
    int a = 1;
    int b;

    func1(static_var + static_var2 + a + b);

    return a;
}

Mac 使用 readelf

Mac 上没有 ‘readelf 命令’ 可以使用 ’greadelf‘ 和 ’gobjdump‘
安装步骤：

  1. 使用命令

    brew update && brew install binutils

2.路径添加到 ’~/.bash_profile‘ 文件中

1
2
3
4
# binutils
export PATH="/usr/local/opt/binutils/bin:$PATH"
export LDFLAGS="-L/usr/local/opt/binutils/lib"
export CPPFLAGS="-I/usr/local/opt/binutils/include"

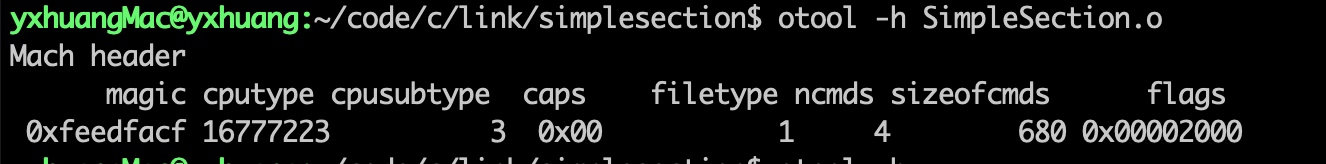

Mac otool替代readelf命令

$otool -h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
rg] [--version] <object file> ...
	-f print the fat headers
	-a print the archive header
	-h print the mach header
	-l print the load commands
	-L print shared libraries used
	-D print shared library id name
	-t print the text section (disassemble with -v)
	-x print all text sections (disassemble with -v)
	-p <routine name>  start dissassemble from routine name
	-s <segname> <sectname> print contents of section
	-d print the data section
	-o print the Objective-C segment
	-r print the relocation entries
	-S print the table of contents of a library (obsolete)
	-T print the table of contents of a dynamic shared library (obsolete)
	-M print the module table of a dynamic shared library (obsolete)
	-R print the reference table of a dynamic shared library (obsolete)
	-I print the indirect symbol table
	-H print the two-level hints table (obsolete)
	-G print the data in code table
	-v print verbosely (symbolically) when possible
	-V print disassembled operands symbolically
	-c print argument strings of a core file
	-X print no leading addresses or headers
	-m don't use archive(member) syntax
	-B force Thumb disassembly (ARM objects only)
	-q use llvm's disassembler (the default)
	-Q use otool(1)'s disassembler
	-mcpu=arg use `arg' as the cpu for disassembly
	-j print opcode bytes
	-P print the info plist section as strings
	-C print linker optimization hints
	--version print the version of /Users/yxhuang/software/xcode/Xcode.app/Contents/Developer/Toolchains/XcodeDefault.xctoolchain/usr/bin/otool
