读书笔记|《程序员的自我修养》- 01 前言

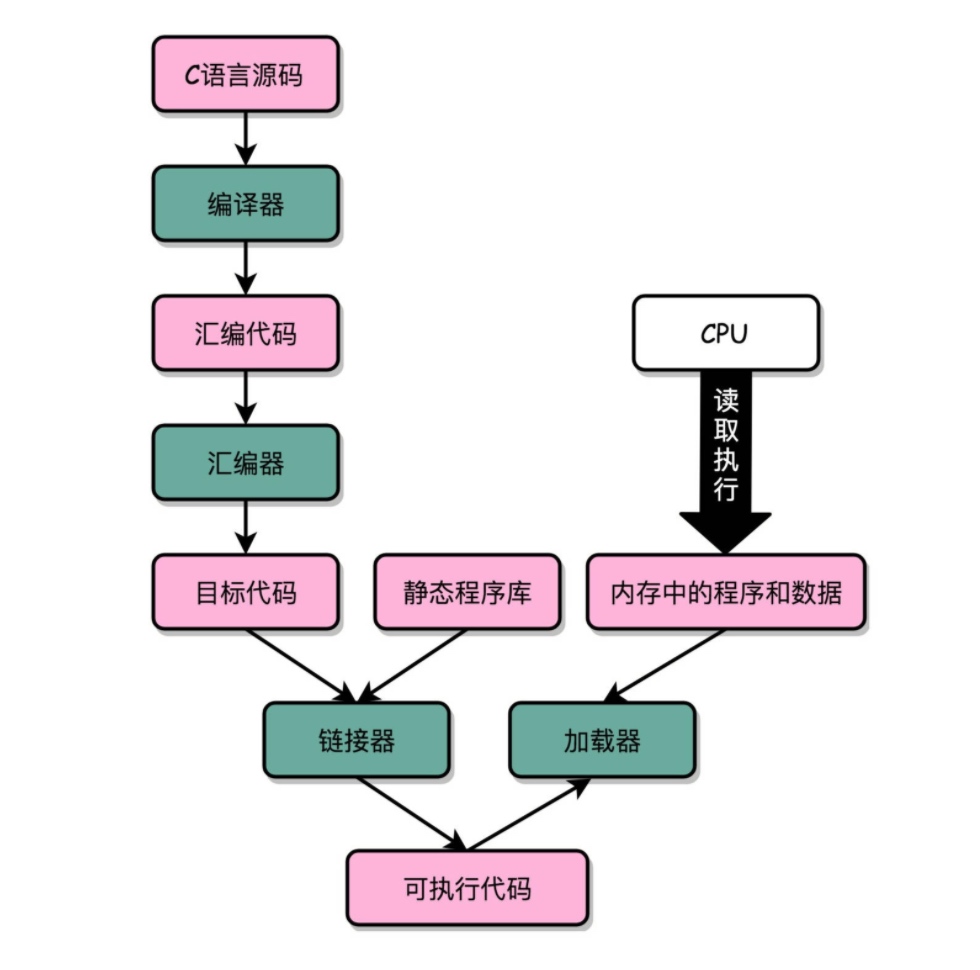

图片来自极客时间深入浅出计算机原理

学习链接知识的意义

  • 理解链接将帮助你构建大型程序
    构建大型程序的程序员经常会遇到由于缺少模块、缺少库或者不兼容的库版本引起的连接器错误。除非你理解连接器是如何解析引用、什么是库以及链接器是如何使用库来解析引用的,否则这类错误将令你感到迷惑或挫折。

  • 理解链接器将帮助你避免一些危险的编译错误

  • 理解链接将帮助你理解语言的作用域是如何实现的
    例如,全局和局部变量之间的区别是什么?当你定义一个具有 static 属性的变量或者函数时,到底意味着什么

  • 理解链接将帮助你理解其他重要的系统概念
    链接器产生的可执行文件在重要的系统中扮演着关键角色,例如加载和运行程序、虚拟内存、分页和内存映射

  • 理解链接将使你能够利用共享库
    这个在 Android 的动态加载 so 文件以及 Native hook 中会用,我会在后续提供这方面的应用

前言

链接器是把程序的各个部分合并成一个文件,处理器可以将这个文件加载到存储器,并且执行它。

链接可以在编译的时候有静态编译器来完成,也可以在加载时和运行时有动态链接器完成。

静态链接器(static linker)以一组可重定位目标文件和命令行参数作为输入,生成一个完全链接的可以加载和运行的可执行目标文件作为输出。

被编译为位置无关代码的共享库可以加载到任何地方,也可以在运行时被多个进程共享。为了加载、链接和访问共享的函数和数据,应用程序还可以在运行时使用动态链接器。

链接器的任务

链接器的主要两个任务是

  • 符号解析(symbol resolution)
  • 重定位(relocation)

符号解析
目标文件定义和引用符号,符号解析是将目标文件中的每个全局符号都绑定到一个唯一定义。

重定位
编译器和汇编器生成从地址 0 开始的代码和数据节。
链接器通过把每个符号定义与一个存储器位置联系起来,然后修改所有对这些符号的引用,使得它们指向这个存储器位置,从而重定位这些节

目标文件

目标文件是源代码编译后但为进行链接的那些中间文件(Window 的 .obj 和 Linux 下的 .o)

目标文件存粹是字节块的集合。

目标文件的型式

  • 可重定位目标文件
  • 可执行目标文件
  • 共享目标文件

可重定位的目标文件

可重定位的目标文件是静态连接器合并成一个可执行的目标文件,它可以加载到存储器中并执行

可重定位的目标文件包含二进制代码和数据,它是有在编译时与其他可重定位目标文件合并起来,形成一个可执行目标文件

共享目标文件

共享目标文件(共享库)是在运行时有动态链接器和加载的,在调用程序被加载和开始执行时,或者需要在程序调用 dlopen 库的函数。

目标共享文件是一种特殊类型的可重定位目标文件,可以在加载或者运行时被动态加载到存储器并链接。

加载

加载器将可以执行文件的内容映射到存储器,并运行这个程序。链接器还可能生出部分链接的可执行文件,这样的文件中有对定义在共享库中的程序和数据的未解析的引用。在加载时,加载器将部分链接的可执行文件映射到存储器,然后调用动态链接器,它通过加载共享库和重定位程序中的引用来完成链接任务。

相关命令

命令

1
2
3
4
5
6
7
gcc -c SimpleSection.c  // 生成目标文件
readelf -s link_example.o //查看符号表
objdump -r link_example.o //查看重定位表

> $readelf -h SimpleSection.o // linex 用

> $otool -h SimpleSection.o // mac 使用

Mac 使用 readelf

Mac 上没有 ‘readelf 命令’ 可以使用 ’greadelf‘ 和 ’gobjdump‘
安装步骤:

  1. 使用命令

    brew update && brew install binutils

2.路径添加到 ’~/.bash_profile‘ 文件中

1
2
3
4
# binutils
export PATH="/usr/local/opt/binutils/bin:$PATH"
export LDFLAGS="-L/usr/local/opt/binutils/lib"
export CPPFLAGS="-I/usr/local/opt/binutils/include"

查看 so 的文件格式

1
2
> file libdycloudmedia.so
libdycloudmedia.so: ELF 64-bit LSB shared object, ARM aarch64, version 1 (SYSV), dynamically linked, BuildID[sha1]=2bcf3eae561f0f6ca25b0f2abd0728eef68f9ea3, stripped

参考

https://fengmuzi2003.gitbook.io/csapp3e/di-er-zhang-zhong-dian-jie-du
https://www.bilibili.com/video/BV1a54y1k7YE?p=13
