xCrash 分析

[TOC]

简述

XCrash 的崩溃捕获分为, java 崩溃捕获,Native 崩溃捕获 和 Anr 崩溃捕获。

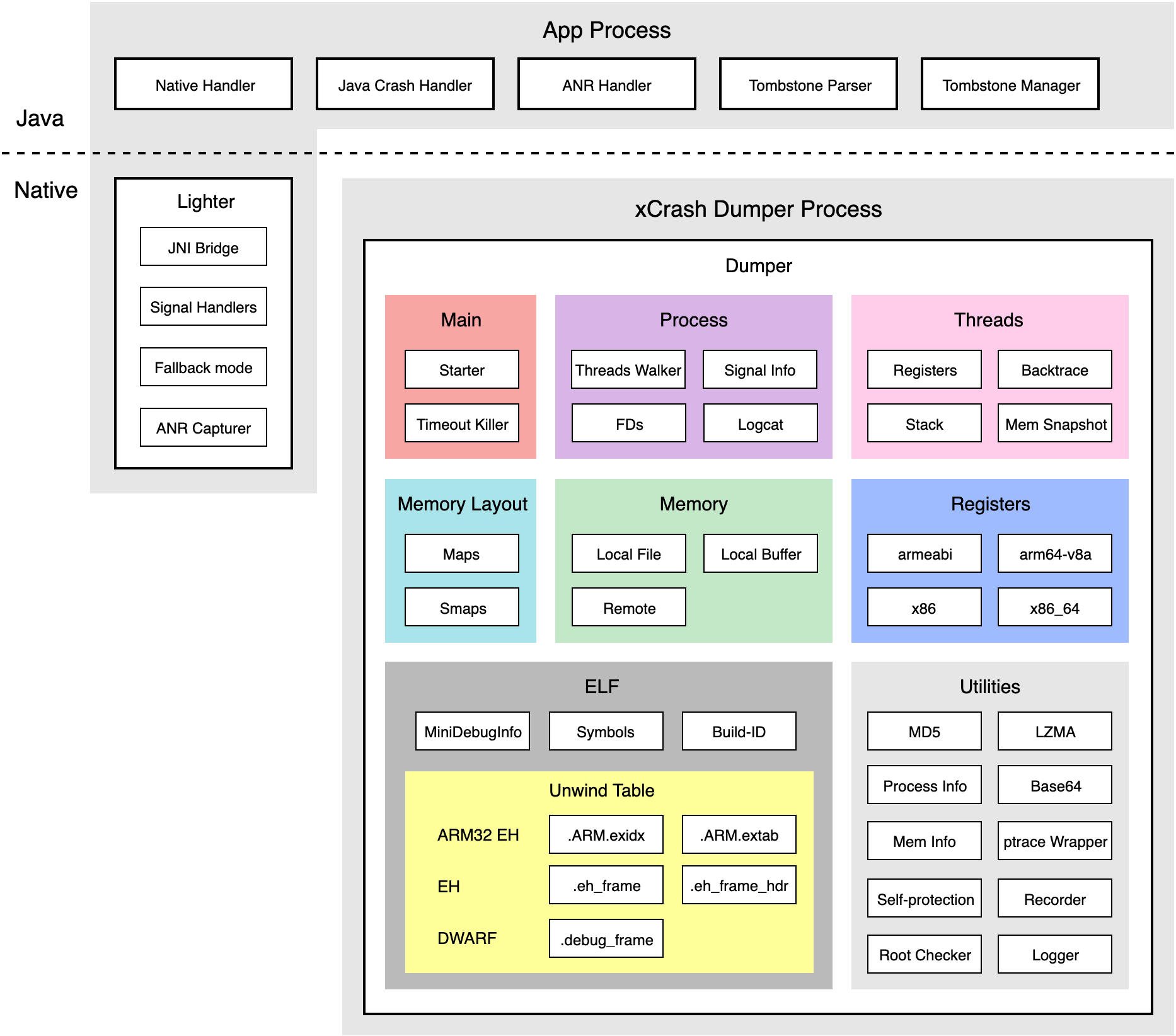

这是 xcrash 是的架构图

图片来自 xCrash 的 github

  • JavaCrashHandler 捕获 Java 崩溃,handleException 处理 java 崩
  • NativeHandler 捕获 native 崩溃
  • AnrHandler 捕获 ABI < 21 的 anr ,高于等于 21 的在 native 层捕获

1 Java 崩溃的捕获

2. Native 崩溃的捕获

Native 崩溃的捕获主要是两方面:

  • 一是捕获到崩溃信号
  • 二是堆栈的回溯,还原崩溃现场

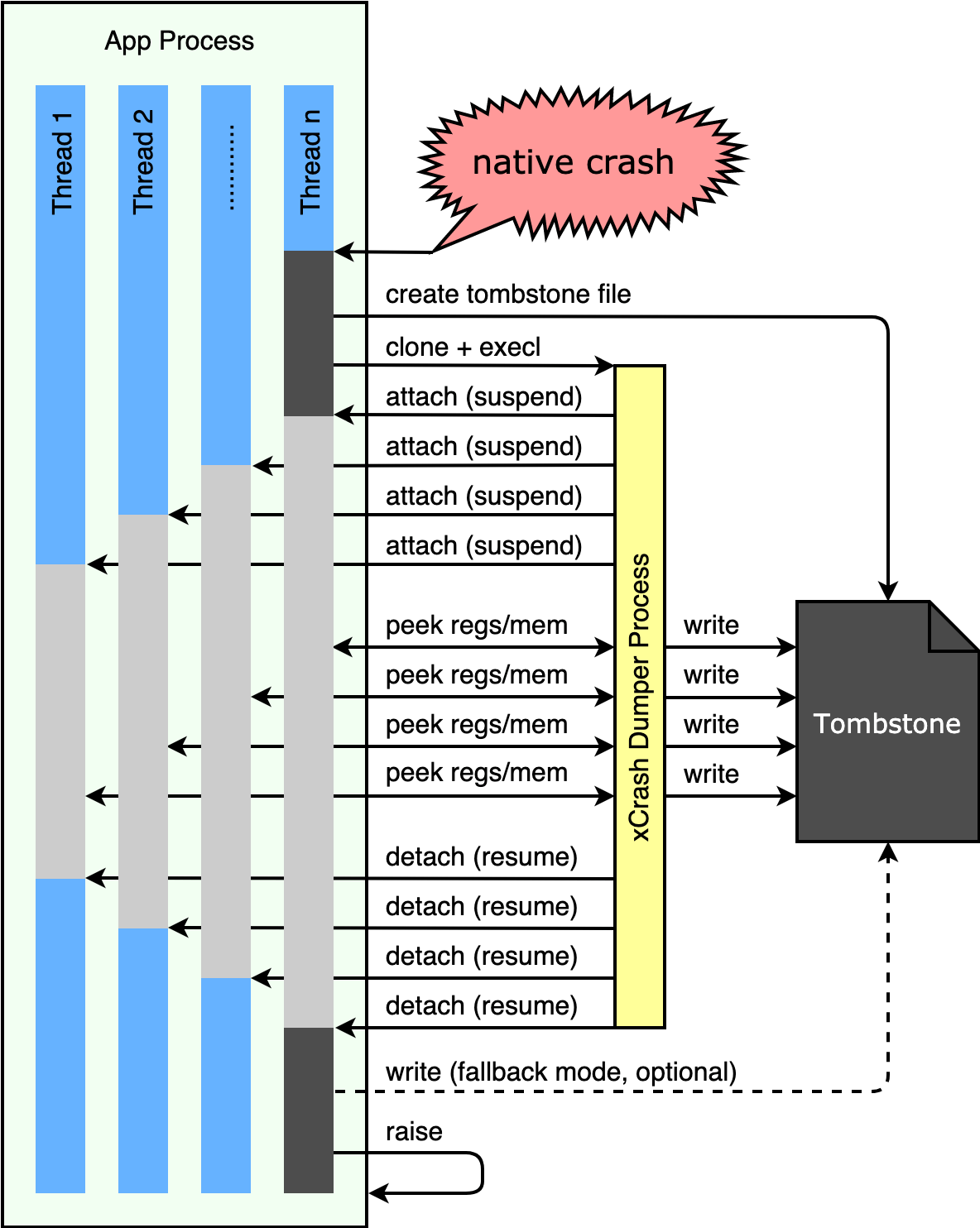

图片来自 xCrash 的 github

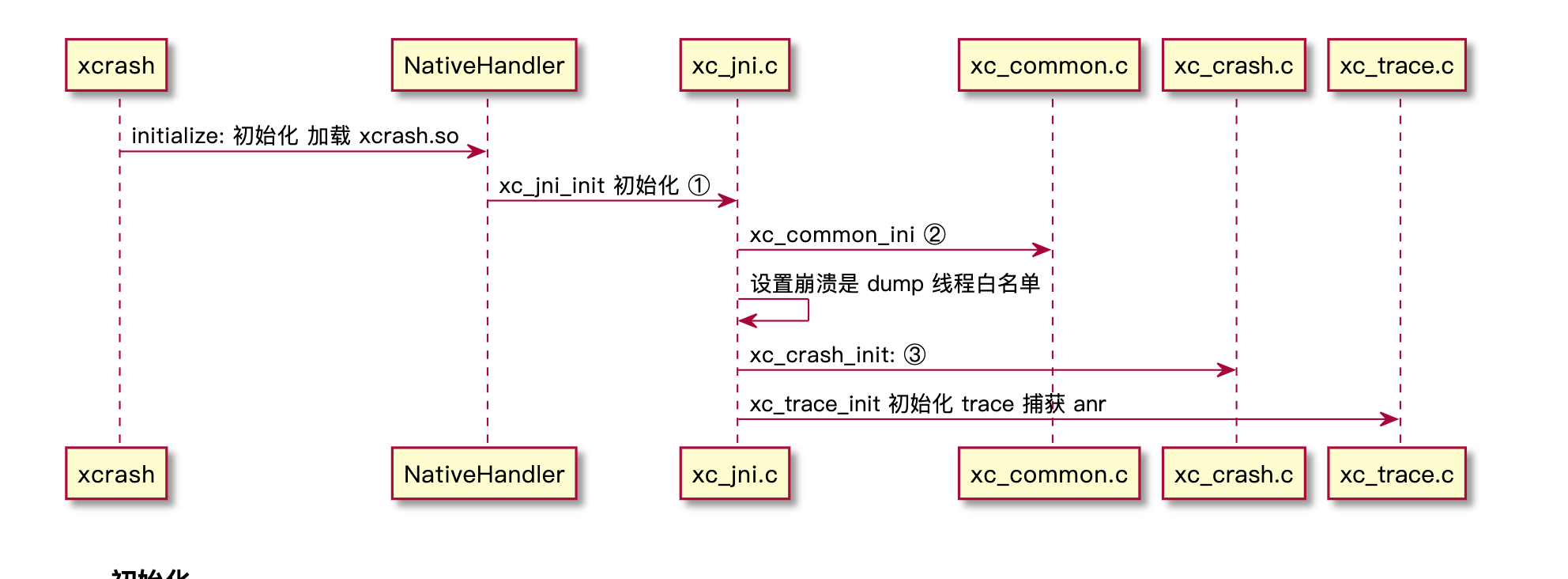

2.1 Native 崩溃捕获的时序

  • 初始化

NativeHandler#initialize
加载 xcrash.so
初始化 nativeInit

1
2
3
4
5
6
7
8
9
10
11
int initialize(...){

...

System.loadLibrary("xcrash");

...


int r = nativeInit(...);
}
  • xc_jni.c初始化

xc_jni.c 文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
static jint xc_jni_init(..){

...

xc_common_init(...)

...

if(crash_enable){
if(crash_dump_all_threads_whitelist){

...

}

//crash init
// 初始化的重点
r_crash = xc_crash_init(...)
}

if(trace_enable)
{
//trace init
r_trace = xc_trace_init(...);
}

...
}

这是 Native 的入口

  • xc_common_init
    这是初始化一下公共信息,例如版本、 ABI、app_version 版本等信息

  • crash_dump_all_threads_whitelist
    设置崩溃是 dump 白名单线程

  • xc_crash_init
    这个是初始化的重点, 后面会详细讲述

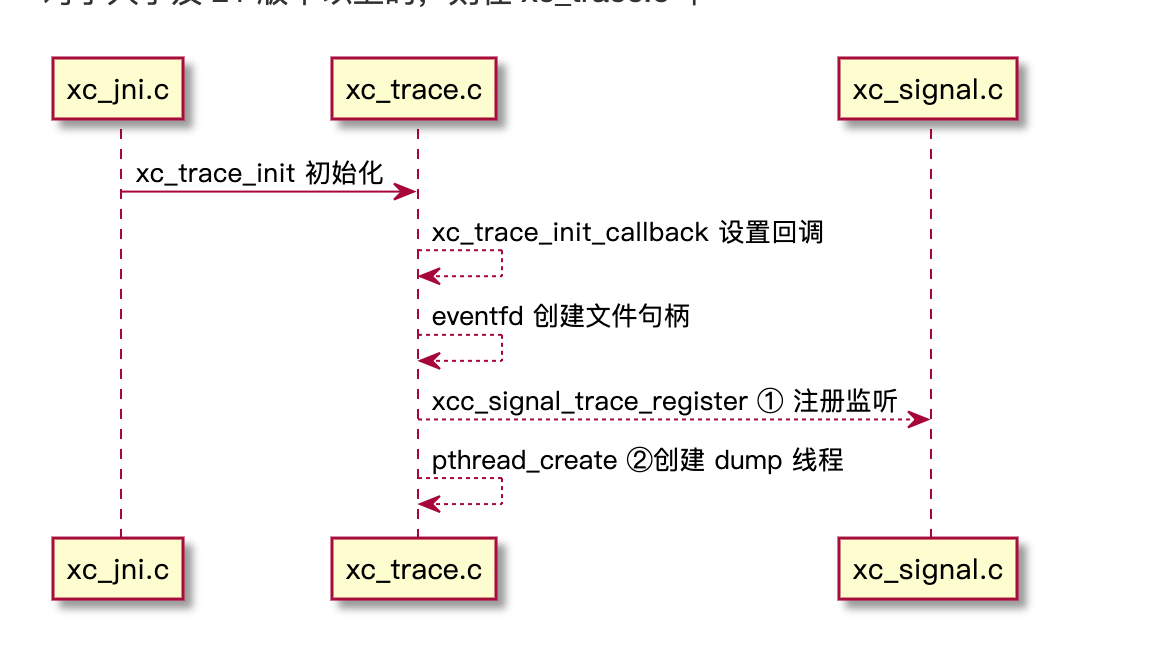

  • xc_trace_init

2.2 xc_crash_init

xc_crash.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
int xc_crash_init(...)
{

xc_crash_prepared_fd = XCC_UTIL_TEMP_FAILURE_RETRY(open("/dev/null", O_RDWR));
xc_crash_rethrow = rethrow;


if(NULL == (xc_crash_emergency = calloc(XC_CRASH_EMERGENCY_BUF_LEN, 1))) return XCC_ERRNO_NOMEM;
if(NULL == (xc_crash_dumper_pathname = xc_util_strdupcat(xc_common_app_lib_dir, "/"XCC_UTIL_XCRASH_DUMPER_FILENAME))) return XCC_ERRNO_NOMEM;

//init the local unwinder for fallback mode
// ① 根据不同的 API 版本,初始化堆栈回溯 so
xcc_unwind_init(xc_common_api_level);

//init for JNI callback
// ② 设置回调, 回调到 NativeHandler 的 crashCallback 方法
xc_crash_init_callback(env);

//struct info passed to the dumper process
// dump 时使用的数据结构
memset(...)

//③ for clone and fork
#ifndef __i386__
if(NULL == (xc_crash_child_stack = calloc(XC_CRASH_CHILD_STACK_LEN, 1))) return XCC_ERRNO_NOMEM;
xc_crash_child_stack = (void *)(((uint8_t *)xc_crash_child_stack) + XC_CRASH_CHILD_STACK_LEN);
#else
// pipe2 创建管道
if(0 != pipe2(xc_crash_child_notifier, O_CLOEXEC)) return XCC_ERRNO_SYS;
#endif

//register signal handler
// ④ 注册信号捕获 handler
return xcc_signal_crash_register(xc_crash_signal_handler);
}

xc_crash_init 是核心方法

  • xc_crash_prepared_fd 是为崩溃时预留存储文件

  • ① xcc_unwind_init, 根据不同的 API 版本,初始化堆栈回溯 so

    • 16 >= API Level <= 20, 使用 libcorkscrew.so
    • 21 >= API Level <= 23, 使用 libunwind.so
    • APL Level >= 24, 可以使用 _Unwind_Backtrace 直接调用
  • ② xc_crash_init_callback, 设置回调, 回调到 NativeHandler 的 crashCallback 方法

  • ③ for clone and fork, 对于 arm 架构来说,是使用 pipe2 创建管道,用来通知崩溃的信号

  • ④ xcc_signal_crash_register, 注册信号捕获 handler,handler 是 xc_crash_signal_handler

2.3 xcc_signal_crash_register

xcc_signal.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
// 需要监听的信号
static xcc_signal_crash_info_t xcc_signal_crash_info[] =
{
{.signum = SIGABRT},
{.signum = SIGBUS},
{.signum = SIGFPE},
{.signum = SIGILL},
{.signum = SIGSEGV},
{.signum = SIGTRAP},
{.signum = SIGSYS},
{.signum = SIGSTKFLT}
};

int xcc_signal_crash_register(void (*handler)(int, siginfo_t *, void *))
{
// ① 设置而外的栈空间
stack_t ss;
if(NULL == (ss.ss_sp = calloc(1, XCC_SIGNAL_CRASH_STACK_SIZE))) return XCC_ERRNO_NOMEM;
ss.ss_size = XCC_SIGNAL_CRASH_STACK_SIZE;
ss.ss_flags = 0;
if(0 != sigaltstack(&ss, NULL)) return XCC_ERRNO_SYS;

struct sigaction act;
memset(&act, 0, sizeof(act));
sigfillset(&act.sa_mask);
act.sa_sigaction = handler;
act.sa_flags = SA_RESTART | SA_SIGINFO | SA_ONSTACK;

size_t i;
for(i = 0; i < sizeof(xcc_signal_crash_info) / sizeof(xcc_signal_crash_info[0]); i++)
if(0 != sigaction(xcc_signal_crash_info[i].signum, &act, &(xcc_signal_crash_info[i].oldact)))
return XCC_ERRNO_SYS;

return 0;
}

① 设置而外空间

  • SIGSEGV 有可能是栈溢出引起的,如果在默认的栈上运行很用可能会破坏程序运行的现场,无法获得正确的上下文。而且当栈满了,系统会在同一个已经满了的栈上调用 SIGSEGV 的信号处理函数,又再一次引起同样的信号。
  • 开辟一块新的空间作为运行信号处理函数的栈。可以使用 sigaltstack 在任意线程注册一个可选的栈,保留一下载紧急情况下使用的空间。
    出自 [https://mp.weixin.qq.com/s/g-WzYF3wWAljok1XjPoo7w?]

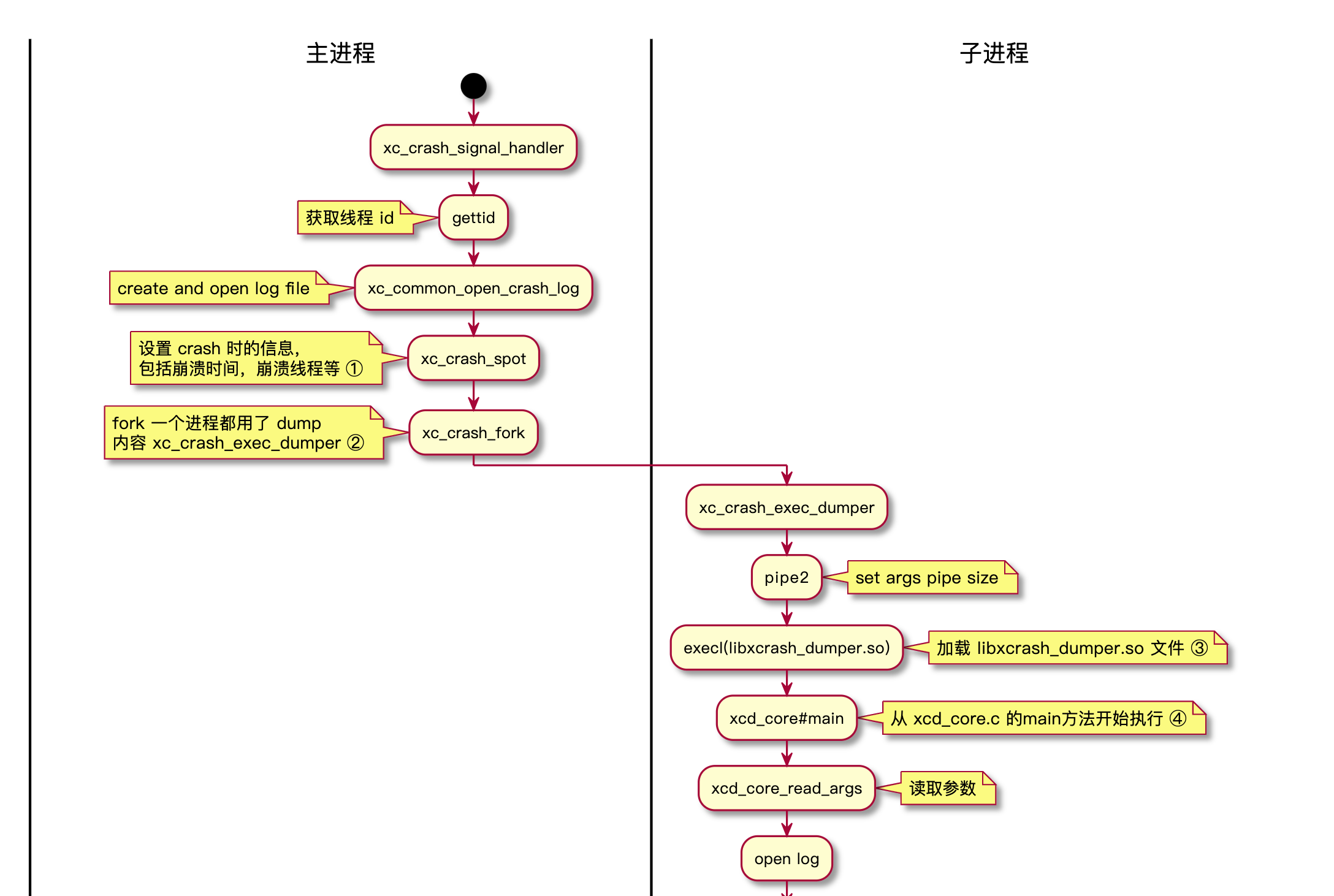

2.4 xc_crash_signal_handler

xc_crash.c#xc_crash_signal_handler


xc_crash_spot

① 设置 crash 时的信息、包括崩溃时间、崩溃线程等

1
2
3
4
5
6
7
8
9
//set crash spot info
// 设置崩溃的时间
xc_crash_spot.crash_time = xc_crash_time;
// 崩溃的线程 ID
xc_crash_spot.crash_tid = xc_crash_tid;
memcpy(&(xc_crash_spot.siginfo), si, sizeof(siginfo_t));
memcpy(&(xc_crash_spot.ucontext), uc, sizeof(ucontext_t));
// 崩溃log 文件路径长度
xc_crash_spot.log_pathname_len = strlen(xc_crash_log_pathname);

xc_crash_fork

② fork 一个进程都用了 dump 内容 xc_crash_exec_dumper

1
2
3
4
5
6
7
8
9
10
11
static int xc_crash_fork(int (*fn)(void *))
{
#ifndef __i386__
return clone(fn, xc_crash_child_stack, CLONE_VFORK | CLONE_FS | CLONE_UNTRACED, NULL);
#else
// fork 一个进程
pid_t dumper_pid = fork();
...

#endif
}

xc_crash_exec_dumper

xc_crash_exec_dumper 是在子进程中执行了,该方法有两个功能:

  • 一是, 设置 pipe 管道参数,set args pipe size
  • 二是,加载 libxcrash_dumper.so 文件 ③
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
static int xc_crash_exec_dumper(void *arg)
{
...

//set args pipe size
// 设置管道参数
//range: pagesize (4K) ~ /proc/sys/fs/pipe-max-size (1024K)
int write_len = (int)(sizeof(xcc_spot_t) +
xc_crash_spot.log_pathname_len +
xc_crash_spot.os_version_len +
xc_crash_spot.kernel_version_len +
xc_crash_spot.abi_list_len +
xc_crash_spot.manufacturer_len +
xc_crash_spot.brand_len +
xc_crash_spot.model_len +
xc_crash_spot.build_fingerprint_len +
xc_crash_spot.app_id_len +
xc_crash_spot.app_version_len +
xc_crash_spot.dump_all_threads_whitelist_len);

...

//escape to the dumper process
errno = 0;
// 加载 "libxcrash_dumper.so"
// XCC_UTIL_XCRASH_DUMPER_FILENAME "libxcrash_dumper.so"
execl(xc_crash_dumper_pathname, XCC_UTIL_XCRASH_DUMPER_FILENAME, NULL);
return 100 + errno;
}

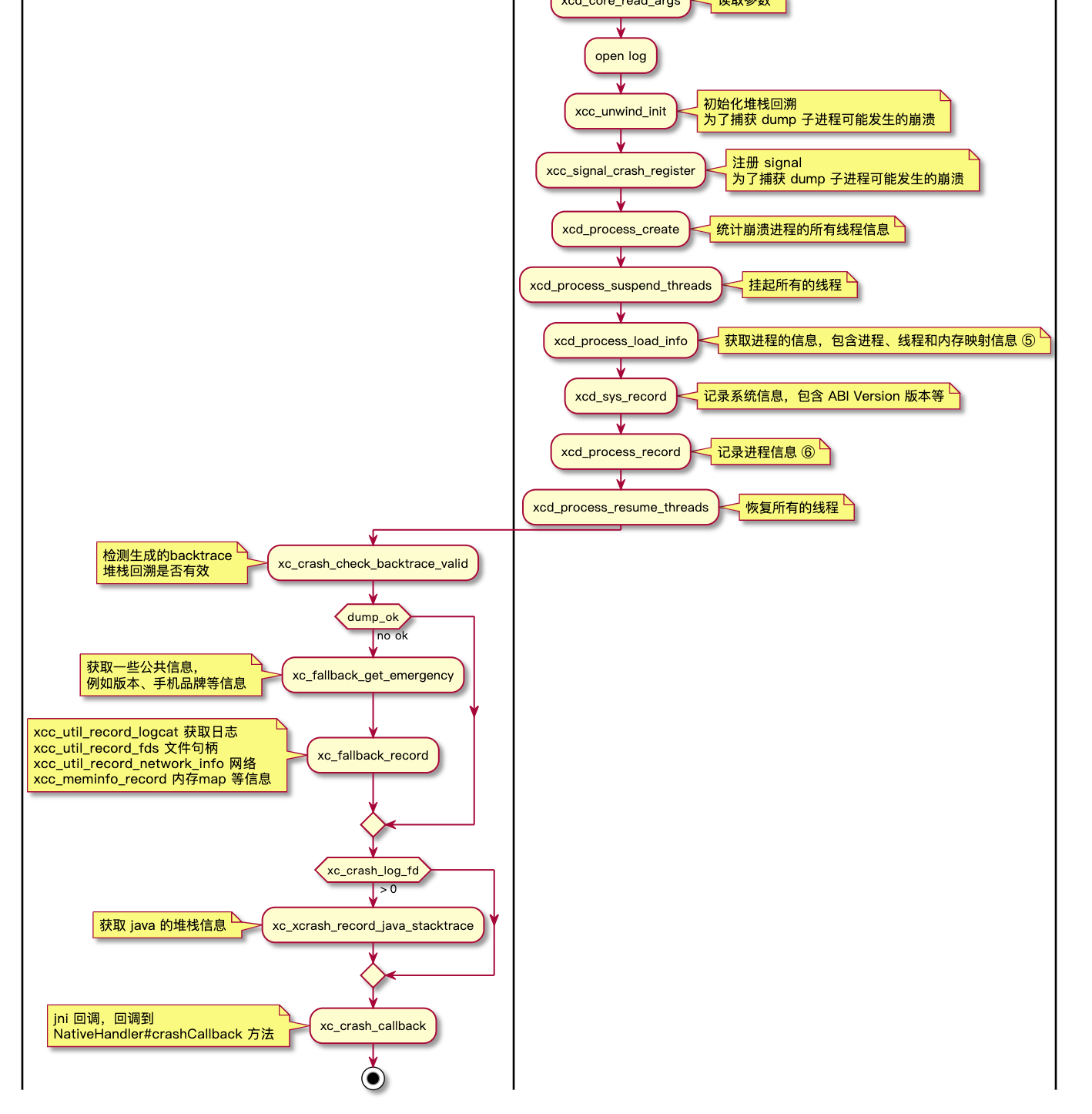

xcd_core.c#main;

④ 从 xcd_core.c 的 main方法开始执行
当加载 libxcrash_dumper.so, 开始执行的方法是 xcd_core.c#main 方法
main 方法里面包含了几个步骤:

  • xcc_unwind_init, 初始化堆栈回溯,为了捕获 dump 子进程可能发生的崩溃
  • xcc_signal_crash_register, 注册 signal, 为了捕获 dump 子进程可能发生的崩溃
  • xcd_process_create,统计崩溃进程的所有线程信息
  • xcd_process_suspend_threads, 挂起该进程 的所有线程
  • xcd_process_load_info, 获取进程的信息,包含进程、线程和内存映射信息
  • xcd_sys_record, 记录系统信息,包含 ABI Version 版本等
  • xcd_process_record, 记录进程信息
  • xcd_process_resume_threads,恢复所有线程

xcd_core.c#xcd_process_load_info

xcd_process_load_info 最终通过 xcd_maps_create 方法获取进程的内存映射信息

1
2
3
4
5
6
7
8
9
10
11
int xcd_maps_create(xcd_maps_t **self, pid_t pid)
{
...
snprintf(buf, sizeof(buf), "/proc/%d/maps", pid);

...

xcd_maps_parse_line(buf, &mi)))

...
}

xcd_process_record

⑥ 记录进程信息
这个方面里面是记录进程里面的主要信息

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
int xcd_process_record(...){

...

// 循环
TAILQ_FOREACH(thd, &(self->thds), link)
{
if(thd->t.tid == self->crash_tid)
{
// 获取进程的 id, 名称 和 线程 id
if(0 != (r = xcd_thread_record_info(&(thd->t), log_fd, self->pname))) return r;
// 获取 signal 信号信息
if(0 != (r = xcd_process_record_signal_info(self, log_fd))) return r;
// 获取 Abort message
if(0 != (r = xcd_process_record_abort_message(self, log_fd, api_level))) return r;
// 获取寄存器信息
if(0 != (r = xcd_thread_record_regs(&(thd->t), log_fd))) return r;
// 获取线程每帧的信息,里面包含 Elf 的解析
if(0 == xcd_thread_load_frames(&(thd->t), self->maps))
{
// 获取 backtrace 堆栈信息
if(0 != (r = xcd_thread_record_backtrace(&(thd->t), log_fd))) return r;
// 获取 so 的 build id, 时间
if(0 != (r = xcd_thread_record_buildid(&(thd->t), log_fd, dump_elf_hash, xcc_util_signal_has_si_addr(self->si) ? (uintptr_t)self->si->si_addr : 0))) return r;
// 获取 stack 信息
if(0 != (r = xcd_thread_record_stack(&(thd->t), log_fd))) return r;
// 获取内存信息
if(0 != (r = xcd_thread_record_memory(&(thd->t), log_fd))) return r;
}
// 内存 map
if(dump_map) if(0 != (r = xcd_maps_record(self->maps, log_fd))) return r;
// 系统 logcat 信息
if(0 != (r = xcc_util_record_logcat(log_fd, self->pid, api_level, logcat_system_lines, logcat_events_lines, logcat_main_lines))) return r;
// 文件句柄 fd
if(dump_fds) if(0 != (r = xcc_util_record_fds(log_fd, self->pid))) return r;
// 网络信息
if(dump_network_info) if(0 != (r = xcc_util_record_network_info(log_fd, self->pid, api_level))) return r;
// 内存信息
if(0 != (r = xcc_meminfo_record(log_fd, self->pid))) return r;

break;
}
}
...
}
  • 获取进程的 id, 名称 和 线程 id
1
pid: 20501, tid: 20501, name: xcrash.sample  >>> xcrash.sample <<<
  • 获取 signal 信号信息

    1
    signal 11 (SIGSEGV), code 1 (SEGV_MAPERR), fault addr 0x0
  • 获取 Abort message

1
Abort message: 'Check failed: key_value != nullptr compiler-filter not found in oat header'
  • 获取寄存器信息
1
2
3
4
r0  00000000  r1  00003d49  r2  00000006  r3  a2787e90
r4 a2787ea4 r5 a2787e88 r6 00003d3f r7 0000016b
r8 a2787ea0 r9 a2787e90 r10 a2787ec0 r11 a2787eb0
ip 00003d49 sp a2787e60 lr b29afc33 pc b29afc46
  • 获取 backtrace 堆栈信息
1
2
3
4
5
6
7
8
9
10
11
12
backtrace:
#00 pc 0005ec46 /apex/com.android.runtime/lib/bionic/libc.so (abort+165)
#01 pc 0037ced1 /apex/com.android.runtime/lib/libart.so (_ZN3art7Runtime5AbortEPKc+1600)
#02 pc 0000857d /system/lib/libbase.so (_ZN7android4base10LogMessageD2Ev+412)
#03 pc 00329937 /apex/com.android.runtime/lib/libart.so (_ZNK3art9OatHeader17GetCompilerFilterEv+170)
#04 pc 0032f241 /apex/com.android.runtime/lib/libart.so (_ZNK3art7OatFile17GetCompilerFilterEv+20)
#05 pc 003377e1 /apex/com.android.runtime/lib/libart.so (_ZN3art14OatFileManager14DumpForSigQuitERNSt3__113basic_ostreamIcNS1_11char_traitsIcEEEE+248)
#06 pc 00387035 /apex/com.android.runtime/lib/libart.so (_ZN3art7Runtime14DumpForSigQuitERNSt3__113basic_ostreamIcNS1_11char_traitsIcEEEE+68)
#07 pc 00396227 /apex/com.android.runtime/lib/libart.so (_ZN3art13SignalCatcher13HandleSigQuitEv+1026)
#08 pc 0039567f /apex/com.android.runtime/lib/libart.so (_ZN3art13SignalCatcher3RunEPv+246)
#09 pc 000a6077 /apex/com.android.runtime/lib/bionic/libc.so (_ZL15__pthread_startPv+20)
#10 pc 00060131 /apex/com.android.runtime/lib/bionic/libc.so (__start_thread+30)
  • 获取 so 的 build id、md5 和时间
1
2
3
4
build id:
/apex/com.android.runtime/lib/bionic/libc.so (BuildId: 00be8c4fc1e3ff439b7de04fef5dc81b. FileSize: 987864. LastModified: 2009-01-01T07:00:00.000+0700. MD5: e8f59e3f6da4b10a0c60dd960c2db4a6)
/apex/com.android.runtime/lib/libart.so (BuildId: 02ff9b2d73bf74036eb619d1893bf752. FileSize: 6020200. LastModified: 2009-01-01T07:00:00.000+0700. MD5: 50b1a5e915af28db70cd41298ff7b61e)
/system/lib/libbase.so (BuildId: d61356f7fd581149bcf4b8d8caeb7d8a. FileSize: 63180. LastModified: 2009-01-01T07:00:00.000+0700. MD5: de03c2d4fc8f0659516ae0cbf4686db0)
  • 获取 stack 信息

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    stack:
    a2787e20 00000002
    a2787e24 b2a07260 [anon:.bss]
    a2787e28 00000000
    a2787e2c 6ee08ad0 [anon:libc_malloc]
    a2787e30 b06e1217 /apex/com.android.runtime/lib/libart.so
    a2787e34 09b33a2f /system/bin/app_process32 (sigprocmask64+70)
    a2787e38 00000000
    a2787e3c b2a07260 [anon:.bss]
    a2787e40 b47037a4 [anon:libc_malloc]
    a2787e44 345acf15 [anon:dalvik-main space (region space)]
    a2787e48 a2787f70
    a2787e4c a2787e88
    a2787e50 a2787f70
    a2787e54 a2787e88
    a2787e58 00003d3f
    a2787e5c b44b8190 [anon:.bss]
    #00 a2787e60 a2787ed0
    a2787e64 a2787ee0
  • 获取内存信息

1
2
3
4
5
6
7
8
9
10
11
memory near r1:
00003d28 -------- -------- -------- -------- ................
00003d38 -------- -------- -------- -------- ................
00003d48 -------- -------- -------- -------- ................
00003d58 -------- -------- -------- -------- ................
00003d68 -------- -------- -------- -------- ................
00003d78 -------- -------- -------- -------- ................
00003d88 -------- -------- -------- -------- ................
00003d98 -------- -------- -------- -------- ................
00003da8 -------- -------- -------- -------- ................
00003db8 -------- -------- -------- -------- ................
  • 内存映射 map
1
2
3
4
5
6
7
8
9
10
11
memory map:
00580000-005c0000 rw- 0 40000 [anon:v8]
005ed000-00dee000 rw- 0 801000 [anon:libc_malloc]
00dee000-00def000 --- 0 1000
00def000-00df0000 --- 0 1000
00df0000-00ef6000 rw- 0 106000
00ef6000-00ef8000 --- 0 2000
00ef8000-00ef9000 --- 0 1000
00ef9000-00fff000 rw- 0 106000
00fff000-01000000 --- 0 1000
01000000-01001000 --- 0 1000 [anon:partition_alloc]
  • 系统 logcat 信息
1
2
3
4
5
6
7
8
logcat:
--------- tail end of log main (/system/bin/logcat -b main -d -v threadtime -t 200 --pid 6875 *:D)
10-11 14:52:04.026 6875 6875 I xcrash.sample: Not late-enabling -Xcheck:jni (already on)
10-11 14:52:04.060 6875 6875 E xcrash.sample: Unknown bits set in runtime_flags: 0x8000
10-11 14:52:04.065 6875 6875 W xcrash.sample: Unexpected CPU variant for X86 using defaults: x86_64
10-11 14:52:04.613 6875 6875 D xcrash_sample: xCrash SDK init: start
10-11 14:52:04.622 6875 6875 D xcrash_sample: xCrash SDK init: end
10-11 14:52:04.676 6875 6906 D libEGL : Emulator has host GPU support, qemu.gles is set to 1.
  • 文件句柄 fd
1
2
3
4
5
6
7
8
9
10
11
12
open files:
fd 0: /dev/null
fd 1: /dev/null
fd 2: /dev/null
fd 3: socket:[95117]
fd 4: /sys/kernel/debug/tracing/trace_marker
fd 5: /dev/null
fd 6: /dev/null
fd 7: /dev/null
fd 8: /dev/binder
fd 9: /apex/com.android.runtime/javalib/core-oj.jar
fd 10: /apex/com.android.runtime/javalib/core-libart.jar
  • 网络信息
1
2
3
4
5
6
7
network info:
TCP over IPv4 (From: /proc/PID/net/tcp)
sl local_address rem_address st tx_queue rx_queue tr tm->when retrnsmt uid timeout inode
0: 0100007F:CF99 00000000:0000 0A 00000000:00000000 00:00000000 00000000 10133 0 342943 1 00000000 100 0 0 10 0
1: F326C70A:8B28 5E0AFB8E:01BB 01 00000000:00000000 00:00000000 00000000 10127 0 385678 1 00000000 27 4 29 10 -1
2: F326C70A:9F62 9DC87D4A:01BB 01 00000000:00000000 00:00000000 00000000 10127 0 384590 1 00000000 25 4 19 10 -1
3: F326C70A:9F52 9DC87D4A:01BB 01 00000000:00000000 00:00000000 00000000 10127 0 377105 1 00000000 26 4 24 10 -1
  • 内存信息
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
memory info:
System Summary (From: /proc/meminfo)
MemTotal: 1846008 kB
MemFree: 39444 kB
MemAvailable: 468560 kB
Buffers: 13184 kB
Cached: 555712 kB
SwapCached: 46180 kB
Active: 525916 kB
Inactive: 534600 kB
Active(anon): 278644 kB
Inactive(anon): 283012 kB
Active(file): 247272 kB
Inactive(file): 251588 kB
Unevictable: 62468 kB
Mlocked: 62468 kB

3. ANR 的捕获

ANR 的捕获因为 Android 版本的限制,在低于 21 一下是在 AnrHandler 中,通过监听 /data/anr/ 路径下的文件变化来实现的。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
// AnrHandler.java
fileObserver = new FileObserver("/data/anr/", CLOSE_WRITE) {
public void onEvent(int event, String path) {
try {
if (path != null) {
String filepath = "/data/anr/" + path;
if (filepath.contains("trace")) {
handleAnr(filepath);
}
}
} catch (Exception e) {
XCrash.getLogger().e(Util.TAG, "AnrHandler fileObserver onEvent failed", e);
}
}
};

try {
fileObserver.startWatching();
} catch (Exception e) {
...
}

对于大于及 21 版本以上的,则在 xc_trace.c 中

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
int xc_trace_init(...)
{
...

if(xc_common_api_level < 21) return 0;

...

//init for JNI callback
// 设置回调
xc_trace_init_callback(env);

//create event FD
if (0 > (xc_trace_notifier = eventfd(0, EFD_CLOEXEC))) return XCC_ERRNO_SYS;

//register signal handler
// 注册监听
if (0 != (r = xcc_signal_trace_register(xc_trace_handler))) goto err2;

//create thread for dump trace
// ②创建 dump 线程
if (0 != (r = pthread_create(&thd, NULL, xc_trace_dumper, NULL))) goto err1;

return 0;

...
}

xcc_signal_trace_register

xcc_signal_trace_register ① 注册监听 会用 xc_trace_handler 监听

如果有信号过来,xc_trace_handler 里面会写 xc_trace_notifier 的值,通知 dump 线程开始 dump

1
2
3
4
5
6
7
8
9
10
11
12
13
static void xc_trace_handler(int sig, siginfo_t *si, void *uc)
{
uint64_t data;

(void)sig;
(void)si;
(void)uc;

if (xc_trace_notifier >= 0) {
data = 1;
XCC_UTIL_TEMP_FAILURE_RETRY(write(xc_trace_notifier, &data, sizeof(data)));
}
}

xc_trace_dumper

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
static void *xc_trace_dumper(void *arg)
{
...

while (1) {
//block here, waiting for sigquit
// 一直等着 xc_trace_notifier 的 信号
XCC_UTIL_TEMP_FAILURE_RETRY(read(xc_trace_notifier, &data, sizeof(data)));

...
// dump
xc_trace_libart_runtime_dump(*xc_trace_libart_runtime_instance, xc_trace_libcpp_cerr);

...
}

4. 总结

xCrash 捕获的崩溃信息可以在第二次启动的时候上报,比较适合自己搭建的崩溃上报系统。市场上现有的 友盟 、Bugly 做的很好,但是有些产品性质的需要,要搭建自己的崩溃上报,xCrash 是个不错的选择.

另外,xCrash 涉及很多系统调用的函数已经堆栈回溯的技术,这方法知识需要自己后续补上。

5. 参考

yxhuang wechat
欢迎您扫一扫上面的微信公众号,订阅我的博客
